Sistem Pemantauan UPS Acrel: Melindungi Kesinambungan dan Kebolehpercayaan Kuasa Anda

22 12, 2025

Apakah itu UPS?

UPS (Bekalan Kuasa Tidak Terputus) ialah peranti bekalan kuasa kecemasan yang menyepadukan penukaran kuasa, penyimpanan tenaga dan fungsi kawalan – sistem perlindungan kuasa yang komprehensif yang menggabungkan penerus, penyongsang, bateri, suis statik, dan litar kawalan s.

Fungsi terasnya terdiri daripada dua aspek utama:

Pertama, apabila kuasa utiliti adalah normal, ia menapis gangguan grid seperti turun naik voltan, lonjakan dan harmonik, memberikan kuasa yang stabil dan bersih kepada beban.

Kedua, selepas kegagalan kuasa utiliti, ia bertukar dengan lancar kepada tenaga tersimpan bateri (masa penukaran UPS dalam talian <10ms) untuk mengelakkan peralatan beban daripada ranap dan data daripada hilang.

Penjelasan Kritikal: UPS ≠ Hanya Bateri! Bateri hanyalah "komponen penyimpanan tenaga," hanya bertanggungjawab untuk menyimpan tenaga elektrik. Sistem UPS yang lengkap memerlukan pengendalian modul teras yang diselaraskan termasuk pembetulan, penyongsangan dan penukaran untuk memenuhi misi perlindungan kuasanya.

Topologi UPS Aliran Utama dan Perbezaan Utama:

• UPS Dalam Talian: Kuasa dimuatkan secara berterusan melalui penyongsang dengan masa pemindahan sifar, memberikan kualiti kuasa tertinggi. Sesuai untuk aplikasi kritikal seperti kawalan industri, kemudahan perubatan dan pusat data (senario sasaran teras).

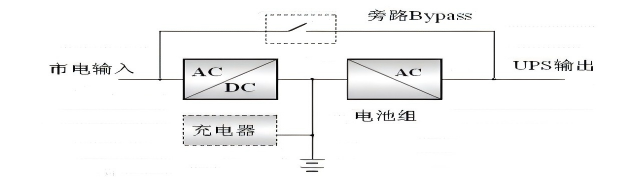

UPS dalam talian membekalkan kuasa AC beban melalui litar penyongsang tanpa mengira status voltan grid, memastikan penyongsang sentiasa beroperasi. Semasa gangguan, ia segera menukar tenaga bateri yang disimpan kepada kuasa AC untuk beban, mencapai pemindahan gangguan sifar.

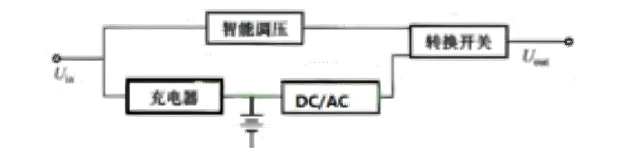

• UPS Siap Sedia: Membekalkan kuasa utiliti secara langsung dalam keadaan biasa, mengaktifkan penyongsang hanya semasa gangguan dengan masa pemindahan berpuluh-puluh milisaat. Sesuai untuk beban bukan kritikal seperti komputer dan penghala.

1. Pengecas: Mengecas dan mengecas apungan bateri semasa operasi utiliti biasa.
2. Penyongsang DC/AC: Kekal tidak aktif apabila utiliti ada; semasa gangguan, menukar kuasa DC (daripada bateri) kepada kuasa AC untuk beban, dengan bentuk gelombang keluaran termasuk gelombang persegi, gelombang kuasi persegi atau gelombang sinus.
3. Suis Pemindahan: Menyambungkan kuasa input ke beban semasa operasi biasa; memutuskan sambungan utiliti dan menyambungkan penyongsang semasa gangguan untuk meneruskan bekalan kuasa.
4. Pengatur Voltan Automatik: Mengawal dan menstabilkan voltan keluaran apabila utiliti ada.

• UPS Interaktif Talian: Menyediakan peraturan voltan separa dengan masa pemindahan antara jenis dalam talian dan siap sedia. Sesuai untuk persekitaran pejabat kecil.

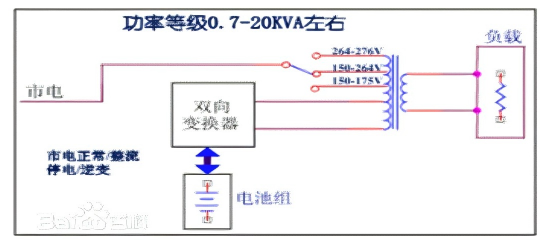

Semasa operasi utiliti biasa, ia membekalkan kuasa utiliti yang lebih baik untuk memuatkan melalui peraturan pengubah menukar paip pintar, manakala penyongsang berfungsi dalam mod terbalik untuk mengecas bateri. Semasa gangguan, beban dikuasakan sepenuhnya oleh tenaga bateri melalui penyongsang. Penukar dua arah ini berfungsi sebagai kedua-dua penyongsang dan pengecas.

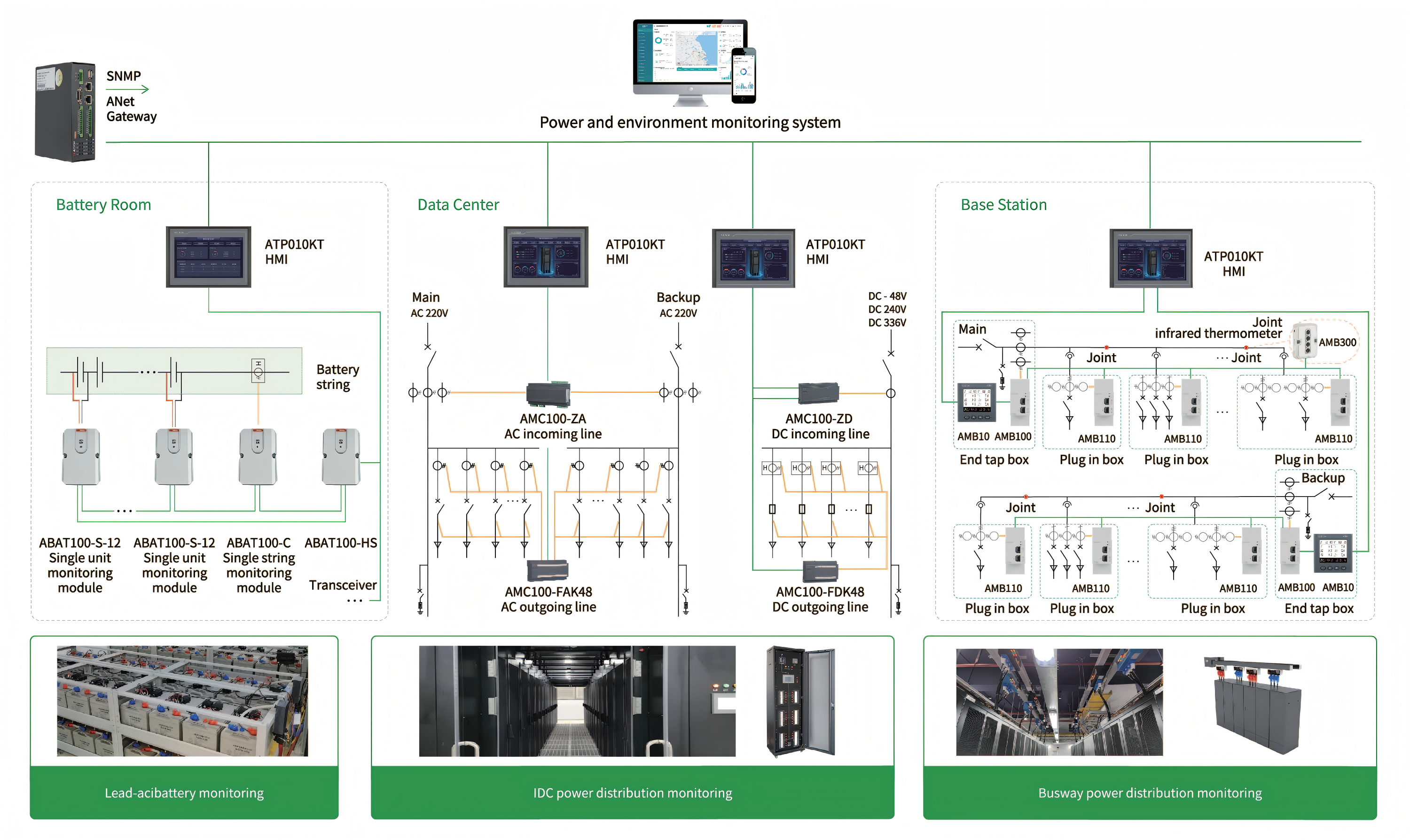

Penyelesaian Acrel:

Pemantauan Bateri

• Pemantauan dalam talian 24/7 untuk pengesanan awal sel yang merosot prestasi
• Tiga julat voltan tersedia: konfigurasi 2V, 6V, 12V untuk menampung kebanyakan jenis bateri
• Pemantauan setiap sel voltan, rintangan dalaman, dan suhu elektrod negatif
• Pemasangan palam dan main – pendawaian tiang ke tiang ringkas tidak memerlukan latihan khusus

• Pemantauan dalam talian 24/7 terhadap arus cas/nyahcas dan suhu ambien
• Mempunyai pengasingan optik dan sokongan protokol MODBUS untuk penyepaduan yang lancar dengan sistem pemantauan pihak ketiga
• Memberikan kebolehpercayaan yang tinggi dan prestasi yang stabil

Meter DC
