Penyelesaian Pemeteran Maklum Balas Tenaga Lif

Lif ialah beban tenaga berpotensi biasa. Di bawah tiga keadaan kerja khusus berikut, mesin cengkaman lif (motatau) berubah daripada keadaan menggunakan kuasa kepada keadaan penjana, menghasilkan tenaga elektrik regeneratif.

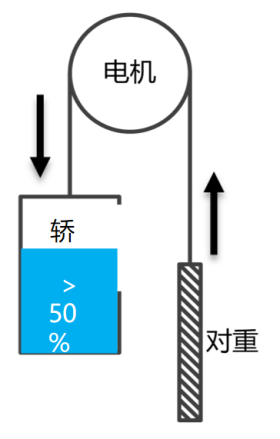

• Perjalanan ke bawah beban berat: Berat kereta melebihi berat pengimbang, graviti menarik kereta ke bawah, dan motor didorong untuk berputar dan menjana kuasa.

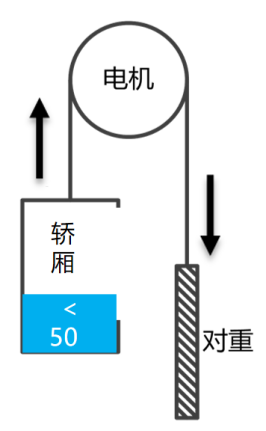

• Beban ringan/Beban kosong perjalanan menaik: Berat pengimbang adalah lebih berat daripada kereta, menarik kereta ke atas, dan motor juga didorong secara terbalik untuk menjana kuasa.
• Brek nyahpecutan: Lif menyahpecut sehingga ia berhenti sebelum sampai ke lantai sasaran, membebaskan tenaga kinetik mekanikal yang besar.

Rajah 1: Gambar rajah skema keadaan penjanaan lif

Berdasarkan kekerapan penggunaan lif, penambahan peranti maklum balas tenaga menghasilkan kadar penjimatan kuasa purata sebanyak 30% bagi setiap lif, dengan puncak mencecah lebih 40%, yang penting untuk kecekapan tenaga dalam bangunan moden dengan volum lif yang tinggi.

I. Prinsip Pemulihan Tenaga

Dalam lif konvensional tanpa pengubahsuaian, tenaga elektrik yang dihasilkan menyebabkan voltan bas DC penukar frekuensi meningkat. Sistem ini hanya boleh menghilangkan tenaga ini sebagai haba melalui perintang brek, yang bukan sahaja menggunakan tenaga tetapi juga meningkatkan suhu bilik mesin, menjejaskan operasi peralatan, seperti yang ditunjukkan dalam Rajah 2.

Selepas menambah peranti maklum balas tenaga, pemulihan tenaga terutamanya terdiri daripada langkah berikut:

• Tangkapan Tenaga: Kuasa AC yang dijana oleh lif mula-mula dibetulkan menjadi kuasa DC oleh penukar frekuensi dan disimpan dalam kapasitor litar DC.
• Penyongsangan Pintar: Apabila voltan bas DC melebihi ambang yang ditetapkan, peranti maklum balas tenaga (komponen teras termasuk penyongsang jambatan penuh IGBT dan mikropemproses DSP) diaktifkan sebelum perintang brek, menukarkan DC kepada kuasa AC tiga fasa dengan frekuensi, fasa dan voltan yang sama seperti grid voltan rendah.
• Pemurnian dan Maklum Balas: Arus keluaran terbalik ditulenkan melalui komponen seperti reaktor penapisan untuk menghapuskan pencemaran harmonik sebelum selamat dihantar semula ke grid kuasa AC bangunan.

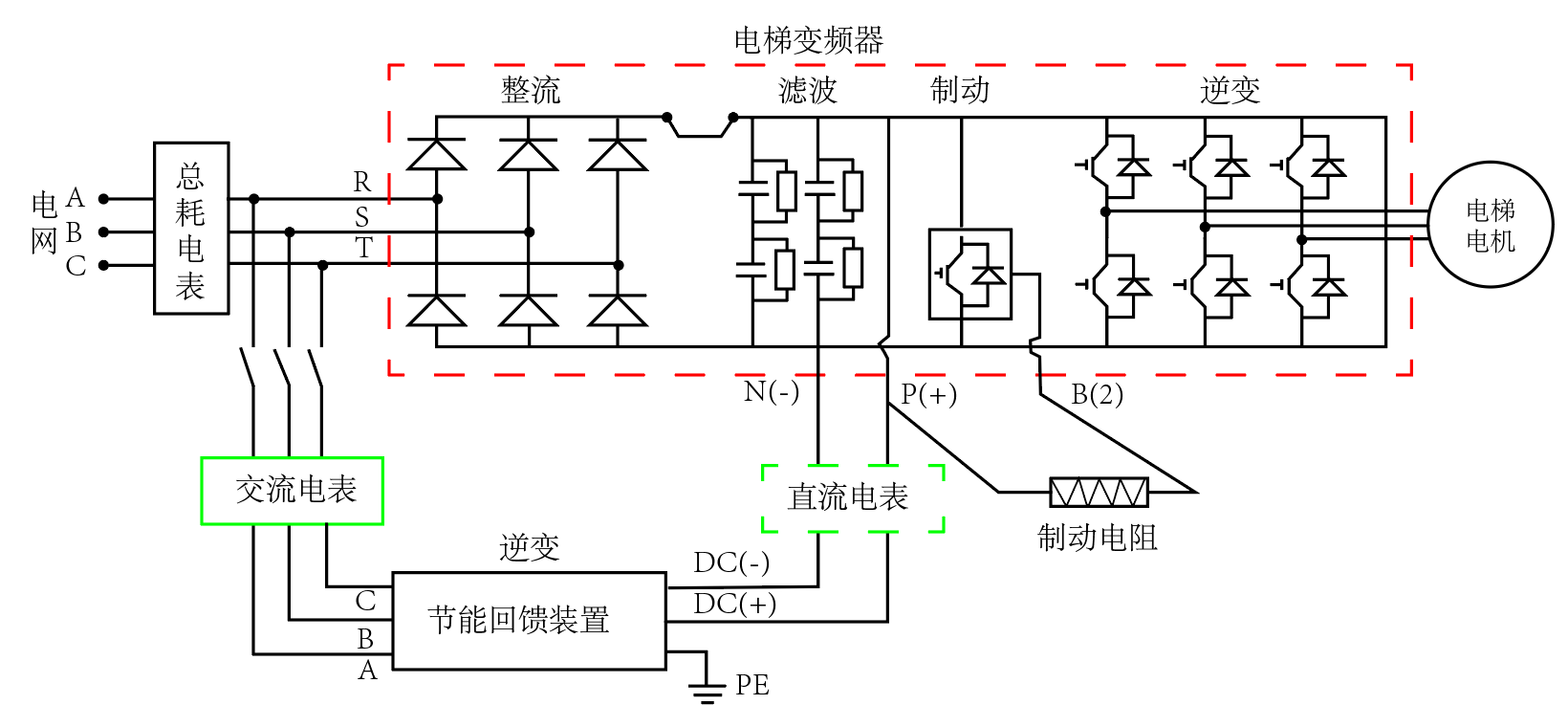

Rajah 2: Gambar rajah skema pemulihan tenaga lif

II. Keperluan Standard Berkaitan

Piawaian kebangsaan khusus untuk teknologi maklum balas tenaga lif bertujuan untuk mengawal selia keperluan teknikal, kaedah ujian dan prestasi keselamatan. Ia terpakai kepada lif terkawal kelajuan frekuensi berubah-ubah dengan pembetulan tidak terkawal yang disambungkan kepada sistem TN-S dengan voltan terkadar AC 400V dan ke bawah. Piawaian menentukan penunjuk prestasi yang ketat:

• Penggredan Kecekapan: Terbahagi kepada tiga peringkat berdasarkan beban; kecekapan ≥85% pada beban 25%, ≥90% pada beban 50%, dan ≥95% pada beban 100%.
• Kualiti Kuasa (Had Harmonik): Herotan Harmoni Keseluruhan (THDi) arus maklum balas mestilah tidak melebihi 5%, dengan had eksplisit untuk kandungan ganjil dan genap harmoni.
• Faktor Kuasa: Tidak kurang daripada 0.90 apabila kuasa output bersamaan dengan 50% kuasa undian.
• Keselamatan dan Perlindungan: Peranti mesti menampilkan perlindungan menyeluruh, termasuk anti-pepulau, lebihan voltan, bawah voltan, litar pintas, litar terbuka dan perlindungan anomali frekuensi grid.

Piawaian ini menentukan pembinaan platform ujian, keadaan ujian dan kaedah pengukuran, seperti menggunakan meter tenaga dwiarah berketepatan tinggi untuk pemeteran segerak pada bahagian DC (input) dan bahagian AC (output) untuk mengira kecekapan penukaran.

III. Skim Pemilihan Pemeteran Maklum Balas Tenaga Lif

Dalam projek pengubahsuaian sebenar, meter mesti digunakan pada kedua-dua sisi AC dan DC untuk mengesahkan kecekapan dan kualiti kuasa.

Bahagian Bersambung Grid AC (Penggunaan tenaga statistik dan volum maklum balas)

• Permohonan: Kabinet pengagihan kuasa lif 3 fasa 380V input atau titik sambungan grid maklum balas.
• Tujuan: Kira jumlah penggunaan daripada grid dan tenaga penjanaan semula yang disalurkan semula ke grid untuk menilai keuntungan penjimatan tenaga yang komprehensif.

Skim Rangkaian Berwayar (standard Kejuruteraan):

Model yang disyorkan: DTSD1352 Meter Tenaga Rel Tiga Fasa .

Ciri-ciri: Menyokong pemeteran dwiarah empat-dawai tiga fasa, empat-kuadran kelas 0.5S, dipasangkan dengan pengubah arus teras pemisah luaran (CT), sesuai untuk pengubahsuaian kelompok dalam lif kediaman atau komersial baharu.

Rajah 3: Meter Tenaga Rel AC DTSD1352 Tiga fasa

Skim IoT Tanpa Wayar (Untuk pemasangan kabel yang sukar):

Model yang disyorkan: ADW300 meter tenaga IoT tanpa wayar bersiri .

Ciri-ciri: Modul 4G/WiFi pilihan, sokongan asli untuk penghantaran telus dua arah TCP. Muat naik data terus ke platform, sesuai untuk kawasan kediaman lama atau lif berselerak.

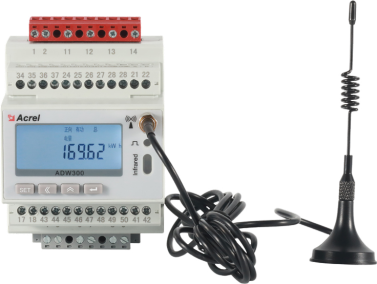

Rajah 4: Meter Tenaga IoT AC ADW300 Tiga fasa

Sisi Bas Maklum Balas DC (Pemeteran DC regeneratif yang tepat)

• Permohonan: Bahagian bas DC di dalam peranti maklum balas tenaga (mis., bas DC540V/750V).
• Tujuan: Ukur kecekapan penukar secara bebas atau, apabila dipasangkan dengan sistem penyimpanan tenaga lif (superkapasitor/bateri litium), ukur dengan tepat proses pengecasan/penyahcasan penjanaan semula DC.

Model yang disyorkan: DJSF1352-RN Meter Tenaga Rel DC Dwiarah .

Ciri-ciri: Liputan voltan DC 0-1000V, menyokong shunts 75mV atau 0-20mA/0-5V/0-10V penderia Hall, mampu input dwi DC, ketepatan 0.5 atau 1 kelas.

Rajah 5: Meter Tenaga DC DJSF1352-RN dan Penderia Dewan

Skim Pemerolehan Data

Model yang disyorkan: ANet-1E2SM-4G or AWT100-4G .

Ciri: Pemerolehan hiliran peranti medan melalui RS485 menggunakan protokol standard (cth., Modbus-RTU), komunikasi wayarles huluan melalui 4G/WiFi atau Ethernet, pemasangan rel.

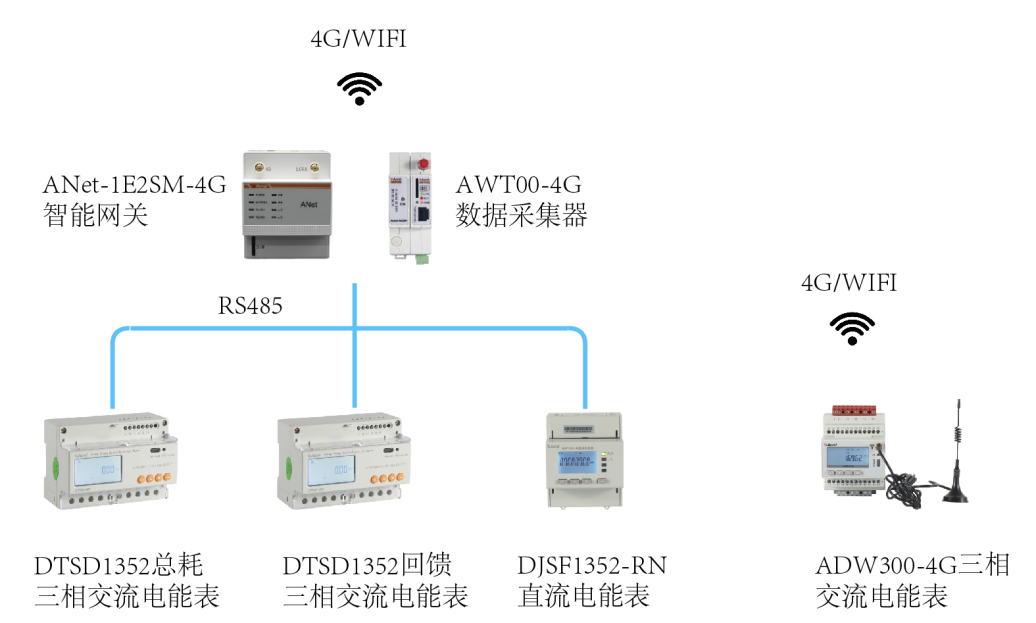

Rajah 6: Skim pemerolehan data ANet-1E2SM-4G dan AWT100-4G

IV. Penyelesaian Sistem Pengurusan Maklum Balas Tenaga Lif

Platform tenaga IoT ialah platform awan SaaS yang dibangunkan secara bebas yang menyokong akses berbilang protokol dan akses berbilang terminal, menyediakan pemantauan tenaga, analisis kecekapan, analisis kualiti kuasa, pengurusan penggera dan penjanaan laporan, mencapai pengurusan visual jauh dan analisis pintar maklum balas tenaga lif. Pengguna boleh melengkapkan penyahpepijatan data dengan mengimbas kod QR melalui Apl selepas pemasangan, menggunakan terminal WEB mudah alih atau PC untuk mendapatkan perkhidmatan data yang diperlukan. Maklumat lanjut boleh didapati di Platform Awan IoT Tenaga .

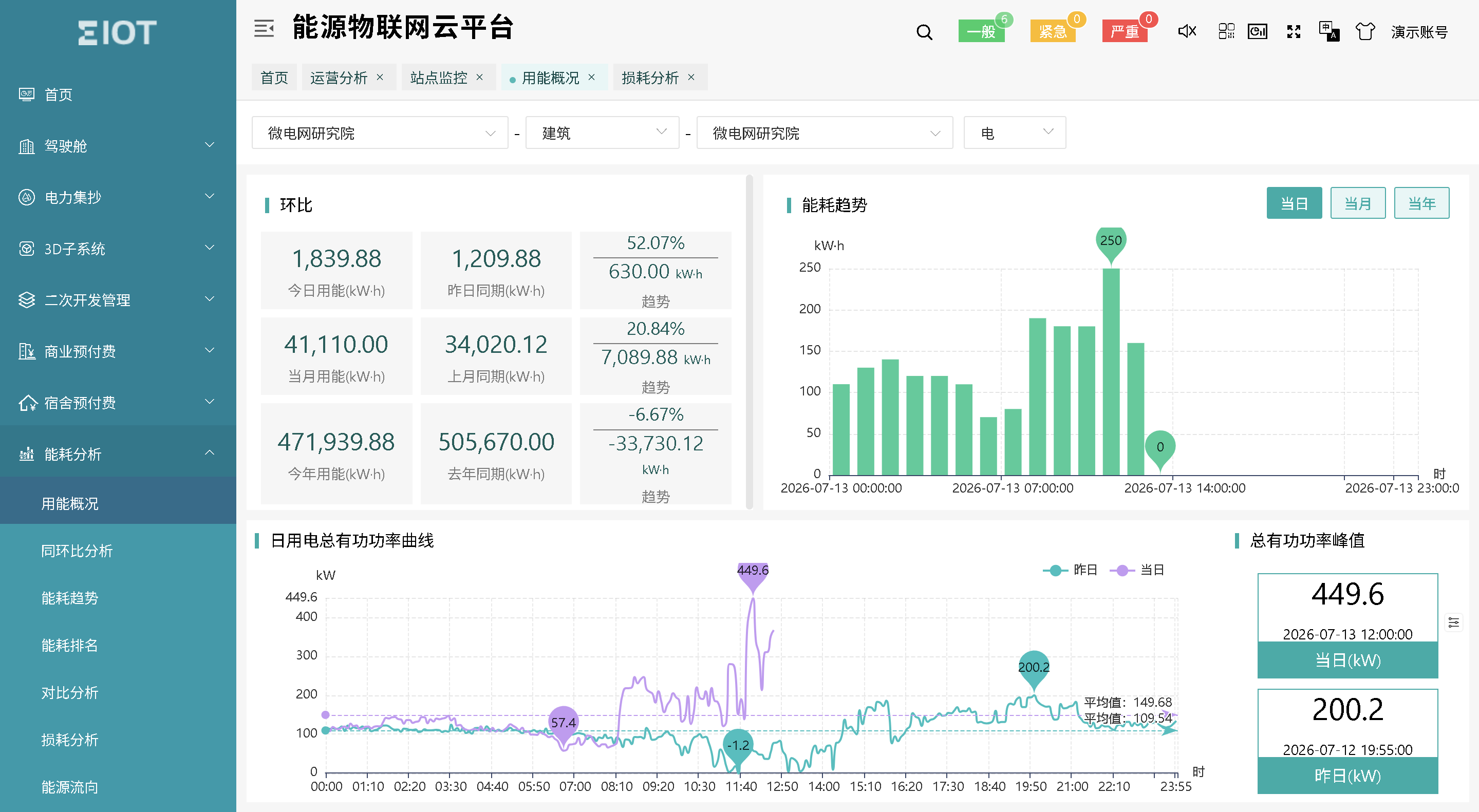

Rajah 7: Platform Awan Tenaga IoT

Jadual Pemilihan Peralatan Maklum Balas Tenaga Lif

Imej Produk	Nama	Model	Fungsi	Permohonan
	Tiga fasa Pengukur Tenaga AC	DTSD352	Tiga fasa current, voltage, time-of-use energy, positive/negative energy statistics, multi-rate settings, precision 0.5S, RS485 interface.	Input pengagihan lif atau titik maklum balas
	Meter Pelbagai fungsi	ADW300	Tiga fasa electrical parameters, time-of-use energy, split-core CT, hot-swappable, RS485, 4G wireless. Precision 0.5S class.	Input pengagihan lif atau titik maklum balas
	Pengukur Tenaga DC	DJSF1352-RN	Voltan DC, arus, kuasa, tenaga positif/negatif, sokongan sensor Hall.	Output DC penukar lif
	Penderia Dewan	AHKC-EKA	DC 0-(5-500)A ukuran semasa, DC 4-20mA output.	Meter tenaga DC yang sepadan
	Gerbang Pintar	ANet-2E4SM	Linux terbenam, sokongan soket rangkaian, pemampatan data, keselamatan AES/MD5, sokongan protokol: Modbus, ModbusTCP, DL/T645, 101, 103, 104.	Boleh disesuaikan dengan Acrel-EIOT atau platform pihak ketiga
	Penghala Tanpa Wayar	AWT100-4G	Pemerolehan data dan pautan atas 4G, penghantaran telus.	Boleh disesuaikan dengan Acrel-EIOT atau platform pihak ketiga
	Platform Awan IoT Tenaga	Acrel-EIOT	Ia menampilkan fungsi seperti pemerolehan data, analisis data, amaran kerosakan, pelaporan data dan pengurusan aset peralatan. Ia menyokong pengimbasan kod QR berasaskan APP untuk pentauliahan, yang pada asasnya boleh mencapai operasi tanpa pentauliahan.	Pilihan penggunaan termasuk penggunaan awan peribadi, penggunaan awan awam dan perkhidmatan pengehosan data.
