How Modbus-Based Smart Gateways Turn Scattered Energy Meter Data Into Usable Power Insight

Mengapa Kemudahan Perindustrian Menyeragamkan pada Satu Protokol Komunikasi

Kebanyakan tapak perindustrian tidak merancang untuk membina persekitaran pemeteran yang berpecah-belah. Ia berlaku secara beransur-ansur: pembina panel memasang satu jenama meter untuk pendapatan utama, kontraktor elektrik menambah satu lagi untuk barisan pengeluaran baharu, dan projek pengubahsuaian dipasang pada satu pertiga untuk litar pencahayaan. Setiap peranti menuturkan dialek daftar sendiri, kadar baud dan konvensyen menangani. Hasilnya ialah kemudahan yang menjana volum besar data elektrik namun bergelut untuk menjawab soalan mudah: di mana sebenarnya tenaga digunakan, dan mengapa.

Inilah sebab praktikal begitu banyak jurutera kemudahan berkumpul pada satu protokol bersiri untuk lapisan pemeteran mereka. Dikonfigurasikan dengan baik pintu masuk pintar terletak di antara peranti medan dan sistem huluan, menterjemah trafik RS485 ke dalam format berasaskan Ethernet yang membina platform pengurusan, lapisan SCADA dan papan pemuka awan boleh digunakan tanpa pemacu tersuai untuk setiap model meter. Daripada mengekalkan sedozen penyepaduan titik ke titik, sebuah loji menyeragamkan pada satu skema pengalamatan dan satu logik tinjauan pendapat, kemudian membenarkan pintu masuk mengendalikan kerja terjemahan.

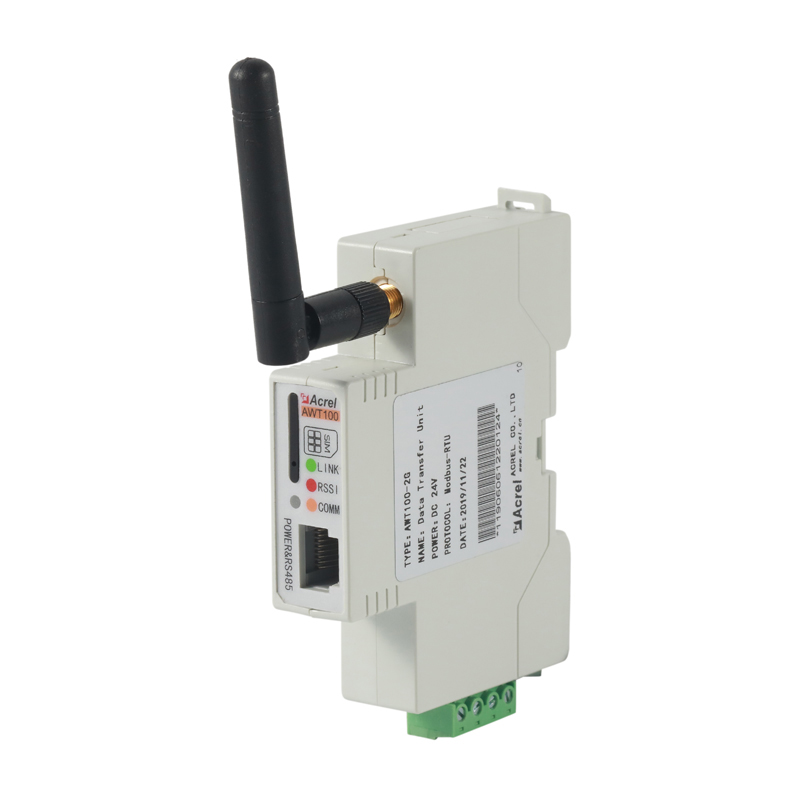

Smart gateway device used for Modbus protocol conversion in industrial energy systems

Unit get laluan menukar trafik medan RS485 kepada aliran data berasaskan Ethernet

Pemacu asas ialah kos pemilikan. Kemudahan yang bergantung pada gabungan protokol proprietari melaporkan kitaran pentauliahan yang lebih lama dan perbelanjaan penyepaduan yang lebih tinggi apabila meter diganti atau litar baharu ditambah. Lapisan protokol yang dikongsi mengurangkan geseran itu kerana a meter tenaga modbus daripada mana-mana vendor yang mematuhi boleh, pada dasarnya, ditambahkan ke rangkaian menggunakan logik daftar yang sama yang telah didokumenkan untuk seluruh armada.

Bagaimana Modbus RTU Communication Sebenarnya Menggerakkan Data Merentasi Lantai Loji

Komunikasi Modbus RTU mengikut model induk dan hamba melalui bas bersiri yang dikongsi, biasanya berwayar sebagai RS485. Satu peranti induk, biasanya pintu masuk atau pengawal tempatan, mengeluarkan permintaan yang merangkumi alamat peranti dan kod fungsi. Hanya peranti hamba yang sepadan dengan alamat itu yang bertindak balas, yang memastikan bas tetap deterministik walaupun berpuluh-puluh meter berkongsi pasangan kabel fizikal yang sama. Kod fungsi mentakrifkan operasi: membaca daftar pegangan untuk nilai yang diukur, membaca daftar input untuk data status, atau menulis daftar tunggal untuk perubahan konfigurasi.

Penyepaduan meter tenaga RS485 sangat bergantung pada disiplin lapisan fizikal. Kekutuban wayar, topologi rantai daisy dan bukannya pendawaian bintang, dan rintangan penamatan yang betul di kedua-dua hujung bas semuanya mempengaruhi sama ada satu meter bertindak balas dengan pasti pada jarak yang lebih jauh atau kadar baud yang lebih tinggi. Kemudahan yang melangkau perintang penamatan sering melihat tamat masa terputus-putus yang kelihatan seperti masalah perisian tetapi sebenarnya merupakan isu pendawaian.

Laluan Data Biasa Dari Meter Medan ke Papan Pemuka Awan Pelbagai Litar Meter Tenaga Bas RS485 Modbus RTU Gerbang Pintar Penukaran Protokol SCADA atau Platform Awan Setiap meter ditinjau mengikut alamat peranti; get laluan mengagregatkan respons dan menerbitkannya semula sebagai data berasaskan Ethernet untuk sistem hiliran.

Meter, Penganalisis dan Gerbang: Peranan Berbeza dalam Satu Rantaian Data

Ia membantu untuk memisahkan perkara yang sebenarnya disumbangkan oleh setiap jenis peranti sebelum mereka bentuk rangkaian. A meter tenaga berbilang litar mengukur banyak penyuap daripada satu unit, yang sesuai dengan panel dengan berpuluh-puluh litar arus rendah seperti lampu atau beban penyewa submeter. A penganalisis kualiti kuasa pergi lebih jauh, menangkap harmonik, voltan kendur, kelipan dan peristiwa sementara yang biasanya tidak dirakam oleh meter tenaga asas. Gerbang tidak mengukur apa-apa itu sendiri; tugasnya ialah pengagregatan dan terjemahan.

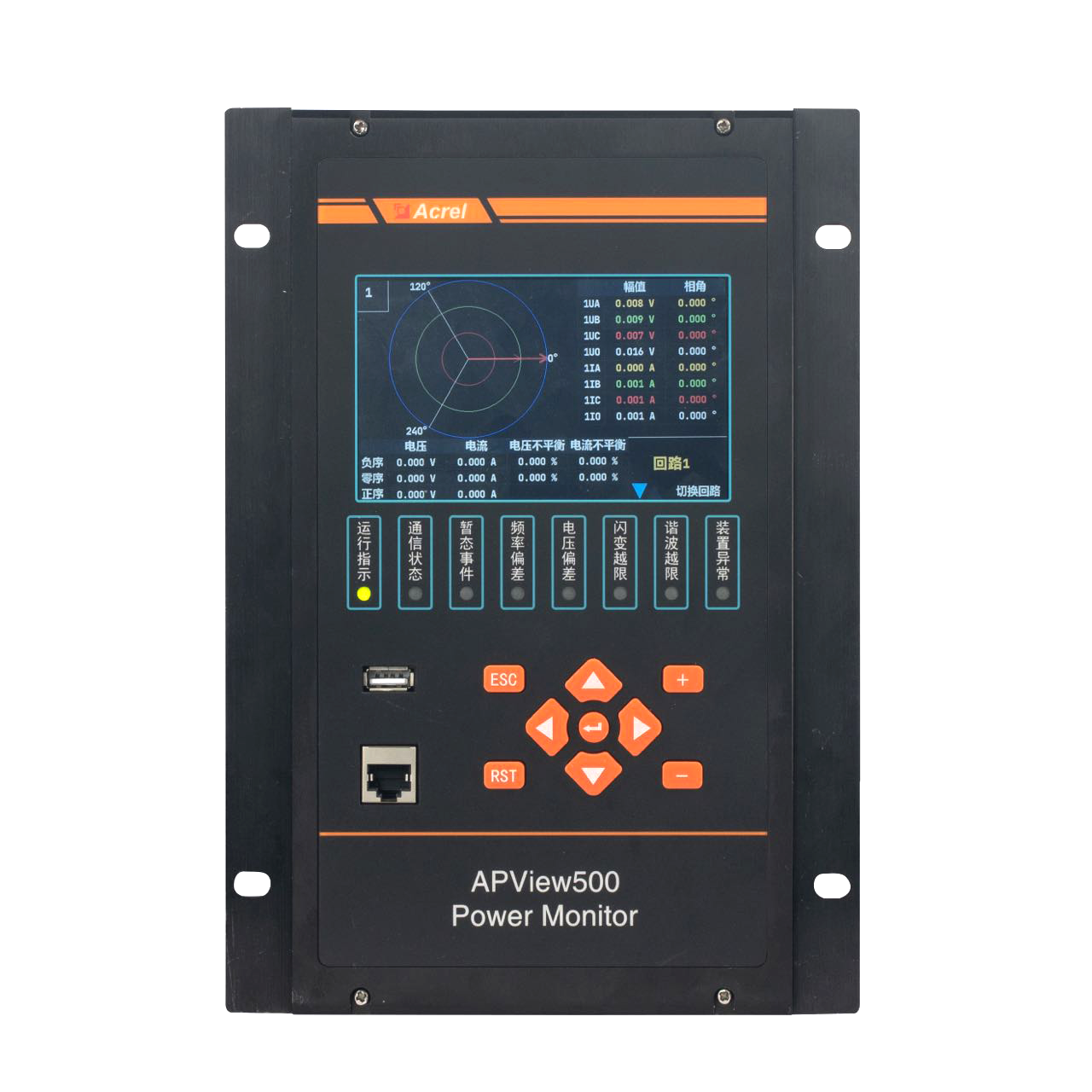

Multi-circuits energy meter panel installation Power quality analyzer for industrial monitoring
Jenis Peranti Fungsi Utama Penempatan Biasa
Pelbagai Litars Energy Meter Penjejakan penggunaan sublitar Panel pengedaran, sub-metering penyewa
Penganalisis Kualiti Kuasa Harmonik, kendur, sementara Pendapat utama, penyuap beban sensitif
Gerbang Pintar (ANet series) Penukaran protokol, pengagregatan data Bilik komunikasi, kabinet rangkaian

Barisan perkakasan get laluan ANet kerap dipasangkan dengan armada meter kerana ia direka bentuk mengikut konvensyen daftar yang sama yang telah digunakan oleh meter, yang memendekkan kerja pemetaan yang diterangkan dalam bahagian seterusnya. Memilih peranti yang direka bentuk untuk saling beroperasi mengurangkan konfigurasi tersuai yang sebaliknya jatuh pada jurutera pentauliahan.

Pemetaan Data Meter Tenaga: Menstrukturkan Daftar Supaya Nilai Masuk akal

Pemetaan data meter tenaga ialah proses mendokumentasikan alamat daftar yang sepadan dengan kuantiti fizikal yang mana, jenis data yang digunakan dan faktor penskalaan yang mesti digunakan sebelum integer mentah menjadi nilai kejuruteraan yang bermakna. Melangkau dokumentasi ini ialah salah satu sebab yang paling biasa projek integrasi terhenti di tengah jalan, kerana sesiapa yang mengkonfigurasi teg SCADA perlu merekayasa balik pemetaan daripada percubaan dan kesilapan.

Alamat Daftar Parameter Jenis Data Penskalaan
0x0000 Voltan Fasa A 16-bit tidak ditandatangani Bahagikan dengan 10
0x0006 Arus Fasa A 16-bit tidak ditandatangani Bahagikan dengan 1000
0x000C Jumlah Kuasa Aktif Ditandatangani 32-bit Bahagikan dengan 100
0x0100 Tenaga Terkumpul 32-bit tidak ditandatangani Bahagikan dengan 100

Disiplin yang berguna adalah untuk memastikan versi peta daftar dikawal bersama rajah pendawaian, jadi juruteknik yang menggantikan meter yang gagal beberapa tahun kemudian tidak perlu meneka skema pengalamatan asal. Jika boleh, menyeragamkan pada peta yang sama merentas setiap meter tenaga modbus dalam armada, walaupun merentasi saiz litar yang berbeza, bermakna templat SCADA yang sama boleh digunakan semula dan bukannya dibina semula untuk setiap panel.

Perkara yang Ditunjukkan oleh Data Medan: Mengukur Keuntungan Penyepaduan

Pasukan kemudahan yang beralih daripada pembacaan meter terpencil ke rangkaian agregat get laluan biasanya melaporkan dua kesan yang boleh diukur: lebih sedikit percanggahan antara penggunaan dibil dan bermeter serta penurunan mendadak dalam usaha manual yang dibelanjakan untuk menyelaraskan bacaan merentas panel. Angka berikut meringkaskan hasil yang dilaporkan merentas jenis kemudahan yang berbeza selepas menyeragamkan penyepaduan meter tenaga RS485 dengan lapisan get laluan biasa.

Pengurangan dalam Percanggahan Data Pemeteran mengikut Jenis Kemudahan Pembuatan Diskret 38% Industri Proses 45% Bangunan Komersil 29% Pusat Data 52% Pencawang Utiliti 33% Berdasarkan laporan tapak terkumpul selepas penyepaduan pengantara get laluan
Kadar Kehilangan Paket Data Bulanan Sebelum dan Selepas Pengoptimuman M1 M2 M3 M4 M5 M6 Sebelum pengoptimuman Selepas pengoptimuman

Mengkonfigurasi Gerbang: Langkah Praktikal untuk Penukaran Protokol Sistem Kuasa

Konfigurasi gerbang untuk sistem kuasa mengikut urutan yang boleh diramalkan, dan melangkau langkah-langkah yang tidak tertib adalah tempat kebanyakan kelewatan berasal. Senarai di bawah menggambarkan susunan yang didapati paling berkesan oleh pasukan pentauliahan.

  1. Berikan alamat peranti unik kepada setiap meter pada bas sebelum pendawaian, bukan selepas.
  2. Padankan kadar baud, pariti dan bit henti merentas semua peranti yang berkongsi segmen bersiri yang sama.
  3. Tentukan selang pengundian yang mengimbangi kesegaran data dengan pemuatan bas, terutamanya pada segmen dengan lebih daripada dua puluh peranti.
  4. Petakan setiap daftar meter kepada teg yang sepadan dalam protokol huluan, sama ada peta Modbus, BACnet atau topik MQTT yang lain.
  5. Jalankan ujian rendam sekurang-kurangnya 24 jam untuk mengatasi masalah tamat masa atau bunyi yang terputus-putus sebelum penyerahan.

Penukaran protokol industri menjadi lebih kompleks apabila kemudahan mencampurkan segmen bersiri dan Ethernet, kerana pintu masuk kemudiannya perlu mengurus dua model pemasaan berbeza secara serentak. Meremehkan kependaman pengundian pada bahagian bersiri ialah punca kerap bacaan basi muncul pada papan pemuka yang dikonfigurasikan dengan betul.

Punca Punca Kerosakan Komunikasi RS485 Pendawaian atau Penamatan 34% Kadar Baud Tidak padan 24% Alamat Konflik 20% Elektrik bising 14% Perisian tegar tamat masa 8%

Penukaran Berantara Gerbang Berbanding Tinjauan Titik-ke-Titik Terus

Sesetengah pemasangan yang lebih kecil masih meninjau setiap meter terus daripada pengawal tempatan tanpa lapisan get laluan khusus. Ini berfungsi pada segelintir peranti tetapi merosot apabila armada berkembang. Perbandingan radar di bawah menggambarkan bagaimana kedua-dua pendekatan itu dibandingkan merentasi lima dimensi praktikal.

Pengantaraan Gerbang lwn Undian Langsung Dari Titik-ke-Titik Kebolehskalaan Kawalan Latensi Ketekalan Data Kemudahan Integrasi Kesederhanaan Penyelenggaraan Gerbang-pengantara Tinjauan langsung

Tinjauan langsung boleh mengatasi prestasi gerbang pada kependaman mentah untuk kiraan peranti yang sangat kecil, tetapi kelebihan itu hilang apabila kemudahan menambah protokol kedua, pengawal berlebihan atau lebih daripada kira-kira lima belas meter pada satu bas.

Kesalahan Pelaksanaan Biasa dan Pembetulan Praktikal

  • Alamat peranti pendua: Dua meter berkongsi satu alamat menyebabkan perlanggaran tindak balas; simpan log alamat bercetak semasa pemasangan.
  • Kadar baud bercampur pada satu segmen: Setiap peranti pada bas fizikal yang sama mesti sepadan, walaupun lalai pengeluar berbeza.
  • Nilai daftar tidak berskala: Integer mentah tanpa faktor penskalaan yang betul menghasilkan bacaan voltan atau kuasa yang kelihatan munasabah tetapi salah mengikut susunan magnitud.
  • Kabel panjang berjalan tanpa pengulang: Kualiti isyarat RS485 merosot melepasi jarak penilaian vendor biasa; pengulang memulihkan pemasaan yang boleh dipercayai.
  • Selang pengundian bertindih: Pengundian terlalu agresif pada bas besar boleh menyebabkan meter lebar jalur yang bertindak balas lebih perlahan.

Senarai Semak Penggunaan Sebelum Siaran Langsung

Log alamat disahkan Daftar peta didokumenkan Perintang penamatan dipasang Ujian rendam selesai Tag huluan dipetakan

Menganggap senarai semak ini sebagai dokumen tandatangan rasmi, bukannya tabiat tidak formal, adalah perkara yang memisahkan projek pentauliahan yang selesai mengikut jadual daripada projek yang membuka semula almari pendawaian yang sama tiga kali.

Soalan Lazim

S1: Apakah perbezaan praktikal antara Modbus RTU dan Modbus TCP dalam konteks pemantauan tenaga?

Modbus RTU berjalan di atas bas RS485 bersiri dan biasa pada tahap meter, manakala Modbus TCP berjalan di atas Ethernet dan biasanya digunakan antara pintu masuk dan sistem huluan. Gerbang melakukan penukaran antara keduanya.

S2: Berapa meter boleh berkongsi satu bas RS485 secara realistik?

Spesifikasi selalunya membenarkan sehingga 32 peranti setiap segmen tanpa pengulang, tetapi kebolehpercayaan praktikal pada frekuensi pengundian yang lebih lama biasanya dikekalkan dengan lebih baik dengan kurang peranti setiap segmen, terutamanya di tapak industri yang bising.

S3: Mengapakah penganalisis kualiti kuasa memerlukan profil data yang berbeza daripada meter tenaga standard?

Penganalisis kualiti kuasa menangkap peristiwa sementara pantas dan kandungan harmonik yang memerlukan kadar pensampelan yang lebih tinggi, jadi set daftar dan kekerapan pelaporannya distrukturkan secara berbeza daripada meter yang hanya tertumpu pada tenaga terkumpul.

S4: Bolehkah meter dari pengeluar berbeza wujud bersama pada rangkaian Modbus yang sama?

Ya, selagi pengalamatan, kadar baud dan tetapan pariti diselaraskan dan setiap peta daftar peranti didokumenkan secara berasingan, memandangkan reka letak daftar tidak diseragamkan merentas pengeluar.

S5: Apakah sebab paling biasa get laluan yang baru ditugaskan menunjukkan jurang data yang terputus-putus?

Dalam kebanyakan laporan lapangan, pendawaian RS485 yang tidak ditamatkan atau rantaian daisy yang tidak betul adalah punca utama, diikuti dengan selang pengundian yang ditetapkan terlalu agresif untuk bilangan peranti di dalam bas.
