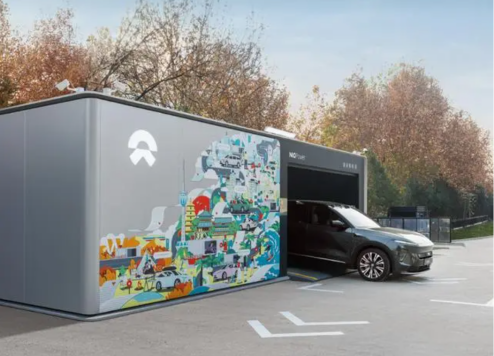

Pada 23 Disember 2023, NIO mengumumkan satu pelan penting untuk membina 1,000 stesen swap bateri pada tahun 2024, menjadikan jumlah stesen swap NIO ke lebih dari 3,310. Pada tahun 2025, NIO bertujuan untuk melengkapkan rangkaian swap bateri berkelajuan tinggi yang meliputi "sembilan laluan utara-selatan, sembilan laluan timur-barat, dan 19 kelompok bandar utama," dengan bilangan stesen swap global melebihi 4,000. Matlamat utama pelan strategik ini adalah untuk menyediakan pemilik kereta dengan perkhidmatan swap yang lebih mudah dan bateri. Berbanding dengan stesen pengisian tradisional, stesen swap bateri NIO dapat melengkapkan pengecasan bateri dan bertukar dalam masa yang singkat, menawarkan penyelesaian penambahan tenaga yang lebih cepat, yang telah menjadi tumpuan utama untuk menarik pengguna kenderaan tenaga baru.
Stesen swap bateri adalah aset intensif modal yang memerlukan pelaburan kewangan yang signifikan semasa fasa operasi dan operasi awal. Menguruskan dan mengendalikannya melalui platform digital dengan jelas dapat meningkatkan pengalaman pengguna sambil mengurangkan kos operasi secara substansial untuk stesen swap.
Acrel menyediakan penyelesaian kepada NIO untuk stesen swap bateri digital O & M
Lokasi Projek: China

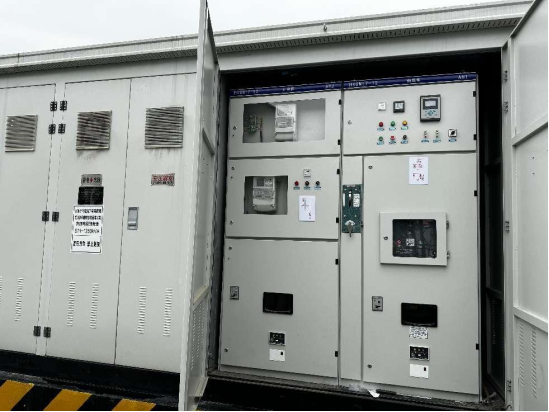

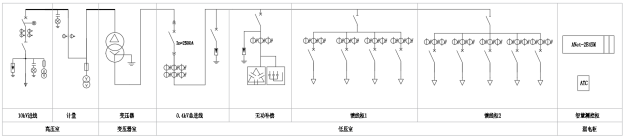

Sistem pengedaran kuasa swap bateri biasanya menggunakan pencawang jenis kontena. Ini terdiri daripada tiga petak berasingan: voltan tinggi, pengubah, dan voltan rendah. Kapasiti elektrik mereka berkisar antara 630kVa hingga 1250kVa, berbeza dengan saiz stesen, seperti yang ditunjukkan dalam angka tersebut.
NIO telah menubuhkan keperluan piawai untuk pengurusan pintar bahan pencawang jenis stesen swap bateri, yang menyatakan keperluan pemantauan untuk parameter elektrik, suhu titik hubungan, dan parameter alam sekitar di bilik pengubah serta petak voltan tinggi dan rendah.
| 1 | Suhu dan kelembapan alam sekitar | Bilik voltan tinggi, bilik pengubah, bilik voltan rendah | Modul pengesanan suhu dan kelembapan | Pemanas/kipas |
| 2 | Suhu bersama | Badan pengubah, kepala kabel voltan tinggi (titik sambungan kabinet voltan tinggi), terminal atas pemutus litar bingkai voltan rendah, terminal rendah pemutus litar case rendah voltan rendah, bas voltan rendah | Pengukuran suhu tanpa wayar | Kipas/penggera/perjalanan |
| 3 | Pengesanan voltan | Akhir input kabinet voltan tinggi infinsi atau output hujung kabinet voltan tinggi luaran, hujung bawah suis utama lembaga pengagihan voltan rendah | Geganti atau meter elektrik pelbagai fungsi | - |
| 4 | Pengesanan semasa | Output hujung kabinet voltan tinggi infeed atau output akhir dari kabinet voltan tinggi voltan, hujung atas suis utama papan sub-voltan rendah voltan, bahagian atas pemutus litar case voltan rendah, output hujung kabinet voltan tinggi voltan, pe voltan rendah | Relay, meter elektrik pelbagai fungsi | - |
| 5 | Metering tenaga/faktor kuasa | Akhir input kabinet voltan tinggi infeed atau output hujung kabinet voltan tinggi voltan, hujung atas suis utama lembaga pengagihan sub-voltan rendah, hujung atas pemutus litar acuan voltan rendah voltan | Meter elektrik pelbagai fungsi | - |
| 6 | Pengesanan Harmonik | Hujung output kabinet voltan tinggi outfeed | Pengesanan Harmonik Device | - |
| 7 | Pengesanan Akses Pintu | Pintu luar bilik voltan tinggi, bilik voltan rendah, bilik pengubah, pintu dalaman bilik pengubah | Suis had | Penggera |
| 8 | Pengesanan asap | Bilik voltan tinggi, bilik pengubah, bilik voltan rendah | Sensor asap | - |
| 9 | Pengesanan rendaman air | Bahagian bawah pencawang jenis kotak bilik pengubah | Sensor perendaman air | - |
| 10 | Pengesanan Pengesanan/Perlindungan Negeri Surge | Lembaga Sub-Distribusi Voltan Rendah | Pelindung lonjakan dengan komunikasi | - |
| 11 | Pengesanan Negeri Pemutus Litar Voltan Tinggi | Pemutus litar voltan tinggi, suis earthing voltan tinggi, suis beban voltan tinggi, fius utama voltan tinggi, pemutus litar bingkai voltan rendah, pemutus litar kasus voltan rendah, suis kipas | Hubungan tambahan | - |
| 12 | Kawalan/Pemantauan Pampasan Jauh | Kabinet kapasitor voltan rendah | Peranti pampasan kapasitor kuasa | - |
Konfigurasi Peralatan dan Skim Rangkaian
Menurut keperluan di tapak, pencawang jenis kotak dilengkapi dengan peranti perlindungan berasaskan mikropemproses Acrel, peranti pengesanan harmonik, meter pelbagai fungsi, sensor suhu tanpa wayar, pengawal pampasan kuasa reaktif, dan peranti pampasan kapasitor pintar. Peranti ini disambungkan melalui bas Rs485 ke Gateway Pintar Anet-2E4SM yang terletak di kabinet pengukuran dan kawalan pintar. Akhirnya, data dimuat naik ke platform Pengurusan Operasi dan Pengurusan Penyelenggaraan Bateri NIO melalui 4G.
| Produk | Model Acrel | Fungsi | Nota | |
| 1 | Meter tenaga | AMC73-AI3 | Meter semasa fasa tiga | Litar garisan masuk 0.4kV, paparkan tiga fasa semasa |
| 2 | Pengawal Pampasan Kuasa | ARC-28F/Z-USB-L | Dilengkapi dengan 28 kumpulan kapasitor untuk pampasan berasingan dan gabungan, kawalan penukaran automatik untuk mencapai faktor kuasa sasaran. | Kabinet pampasan kapasitor kuasa |
| 3 | Kapasitor pintar | AZC-SP1/450 | Kapasitor pintar, pampasan berasingan atau gabungan yang boleh dipilih, dilengkapi dengan antara muka komunikasi rangkaian RJ45, serasi dengan pengawal pampasan kuasa untuk pampasan kuasa reaktif. | Pampasan kuasa 0.4kV |
| 4 | Penerima Sensor Suhu Tanpa Wayar | ATC450-C | Menerima data dari sensor suhu tanpa wayar dan memuat naiknya ke pintu masuk pintar melalui antara muka RS485. | Pengukuran suhu tanpa wayar |
| 5 | Sensor suhu tanpa wayar | Ate400 | Memantau suhu sendi kabel voltan tinggi, terminal atas pemutus litar bingkai voltan rendah, terminal yang lebih rendah daripada pemutus litar-case voltan rendah, dan busbar voltan rendah. | Pengukuran suhu tanpa wayar |
| 6 | Tukar unit pengumpulan kuantiti | Artu100 | Dilengkapi dengan sehingga 32 saluran untuk pengumpulan isyarat telekomunikasi, memuat naik data ke pintu masuk melalui komunikasi RS485. | Koleksi Telekomunikasi |
| 7 | Gerbang pintar | Anet-2E4SM | Gerbang pengkomputeran tepi, sistem Linux tertanam, menyokong komunikasi soket, menyediakan penyulitan AES dan pengesahan identiti MD5, menyokong penghantaran data berterusan, menyokong Modbus, Modbus TCP, DL/T645-1997, DL/T645-2007, 101, 103, dan 104 protokol. | Mengumpul, menukar, dan menghakimi data secara logik seperti elektrik, persekitaran, dll. |
| 8 | Modul pengembangan gerbang | ANET-M4G/M485 | Boleh digunakan dengan Gateway Pintar Anet-2E4SM untuk mengembangkan komunikasi tanpa wayar 4G atau antara muka RS485. | Modul pengembangan gerbang |
| 9 | Sensor suhu dan kelembapan | / | Mengumpul suhu dan kelembapan bilik voltan tinggi, bilik pengubah, dan persekitaran bilik voltan rendah, dan memuat naik data ke pintu masuk melalui komunikasi RS485. | Parameter alam sekitar |
| 10 | Akses pintu, rendaman air, asap, lonjakan | / | Sambungkan ke unit pengumpulan kuantiti suis melalui isyarat kuantiti suis. | Parameter alam sekitar |
Platform
Memandangkan NIO telah menubuhkan platform operasi dan penyelenggaraan stesen bateri, data dari pencawang jenis kontena projek ini dikumpulkan oleh Gateway Pintar Anet-2E4SM dan dimuat naik ke platform dalam format yang diperlukan. Gateway, dengan sistem tertanam, menawarkan pengumpulan data tempatan, penghakiman logik, penukaran protokol, resume breakpoint, penyulitan data, dan protokol yang disesuaikan, memastikan integrasi lancar dengan platform peringkat tinggi.
Acrel EMS Operasi Elektrik dan Platform Penyelenggaraan Juga cukup untuk operasi dan penyelenggaraan pencawang. Ia boleh menyambung kepada data dari beribu -ribu pencawang pengguna, termasuk parameter elektrik dan data alam sekitar seperti arus, voltan, kuasa, status suis, suhu pengubah, suhu alam sekitar dan kelembapan, rendaman air, asap, video, dan kawalan akses. Dalam kes keabnormalan, ia menghantar isyarat amaran melalui SMS dan APP dalam masa 10 saat. Platform memberikan tugas operasi dan penyelenggaraan kepada kakitangan melalui aplikasi mudah alih dan menjejaki pelaksanaan tugas menggunakan kedudukan Beidou untuk membentuk proses gelung tertutup, meningkatkan kecekapan dan membolehkan pengesanan dan pembetulan kecacatan tepat pada masanya.
Laman web demo: http://cloud.acrel.cn
Akaun: Acrel
Kata Laluan: 123456
Pemantauan kuasa
Platform Operasi dan Penyelenggaraan (O & M) mengumpul data dari sistem pengagihan kuasa pencawang jenis kontena melalui rangkaian 4G. Data ini termasuk status semasa, voltan, kuasa, tenaga, dan suis, menyediakan data masa nyata dan sejarah mengenai pencawang.
Statistik Tenaga
Platform ini menawarkan statistik tenaga masa penggunaan, menganalisis penggunaan tenaga dan kos semasa tempoh puncak, bahu, dan luar puncak. Ia menjana laporan harian, bulanan, dan tahunan, dan membandingkan data melalui analisis tahun ke tahun dan bulan ke bulan. Ini membantu pengguna mengira kos operasi.
Penggera anomali
Platform memantau pelbagai parameter pencawang jenis kontena, seperti arus, voltan, kuasa, status suis, kadar beban pengubah dan suhu penggulungan, suhu sendi elektrik, suhu alam sekitar dan kelembapan, asap, rendaman air, video, dan maklumat kawalan akses. Sekiranya mana -mana anomali, ia segera menghantar mesej penggera kepada kakitangan penyelenggaraan melalui aplikasi dan SMS.
Pengurusan Operasi dan Penyelenggaraan
Platform ini membantu pengguna membuat rancangan pemeriksaan, kecacatan rekod yang ditemui semasa pemeriksaan, mengeluarkan pesanan kerja penghapusan kecacatan, dan laluan pemeriksaan trek dan kemajuan penghapusan kecacatan. Pengguna juga boleh memberi maklum balas mengenai kemajuan tugas, membolehkan proses pengurusan O & M tertutup.
Laporan pengguna
Platform O & M secara automatik menjana laporan pengguna mengenai penggunaan kuasa dan diagnostik operasi. Ia menyediakan laporan diagnostik berkala mengenai sistem pengedaran kuasa, meringkaskan isu -isu yang sedia ada, dan menawarkan cadangan peningkatan.
Di samping itu, platform ini menawarkan pemantauan alam sekitar, pengawasan video, analisis kualiti kuasa, analisis permintaan, dan fungsi pengurusan inventori peralatan. Ciri-ciri ini membantu pengguna dalam menguruskan pencawang jenis kontena yang tersebar secara geografi dan meningkatkan kebolehpercayaan bekalan kuasa dan jangka hayat peralatan, dan mengurangkan kos penggunaan O & M dan kuasa.
