Arus Rated: 80A/120A oleh CTS
MID disahkan
Masa tindak balas pantas 100ms
Voltan Rated: AC 230V
Kelas ketepatan tinggi 0.5s

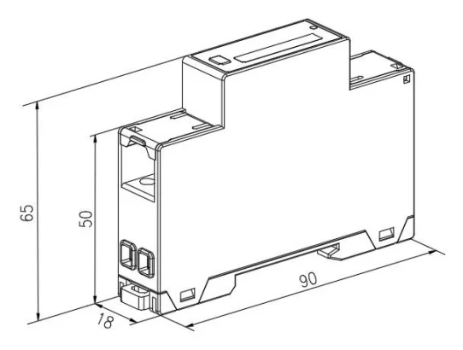

Ultra nipis satu modul 18mm
+86-18702106858 / +86-21-69156352

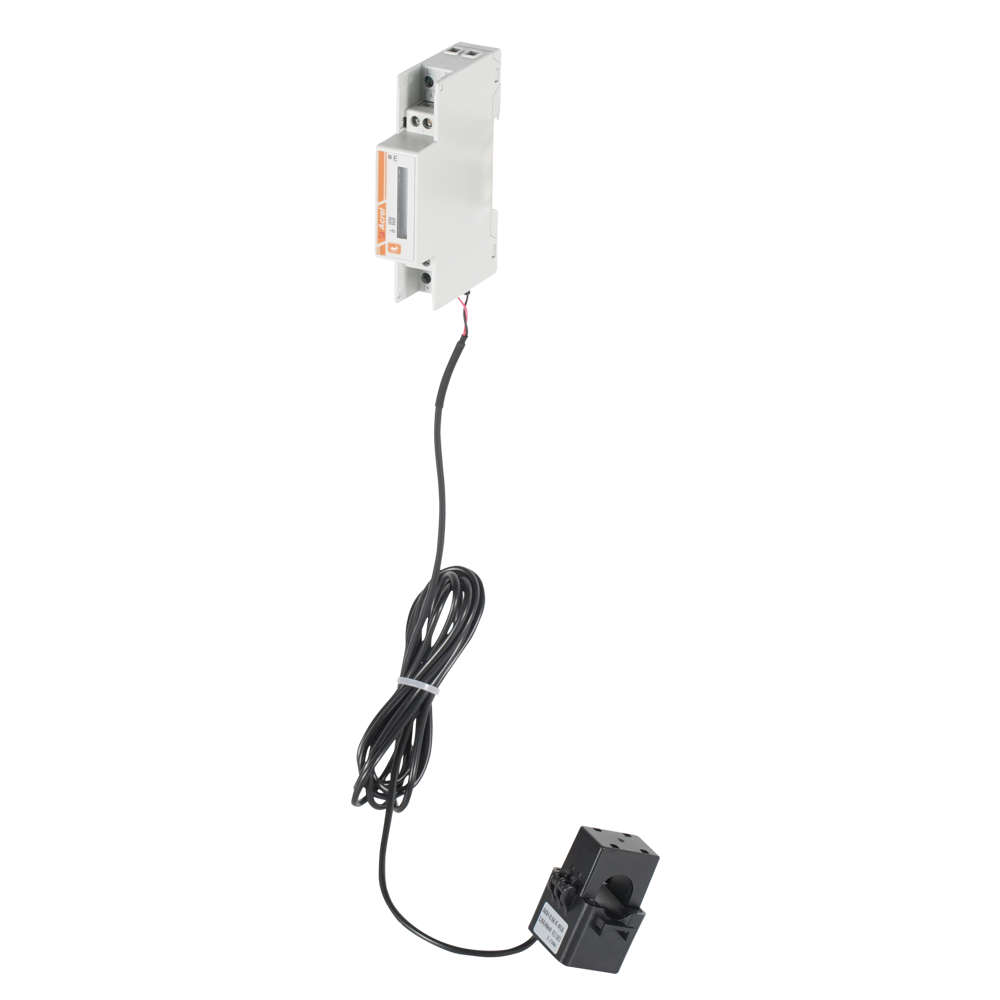

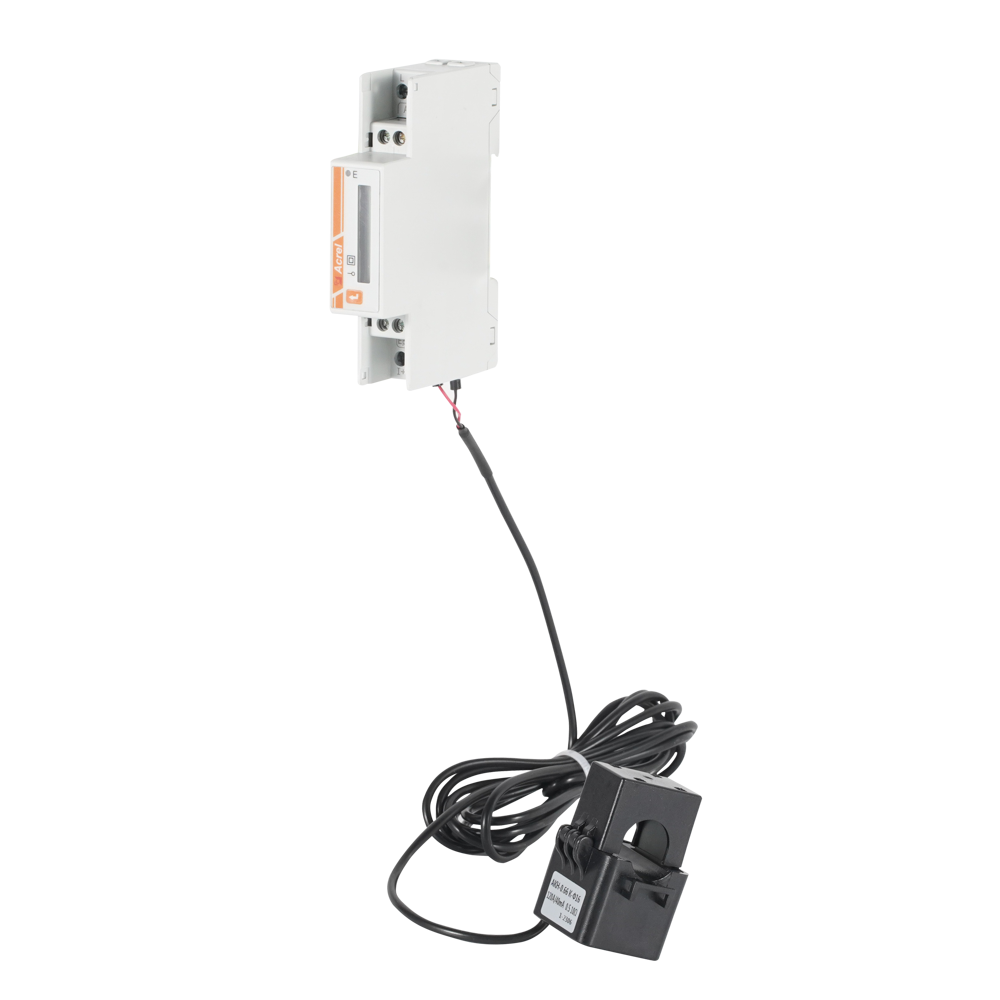

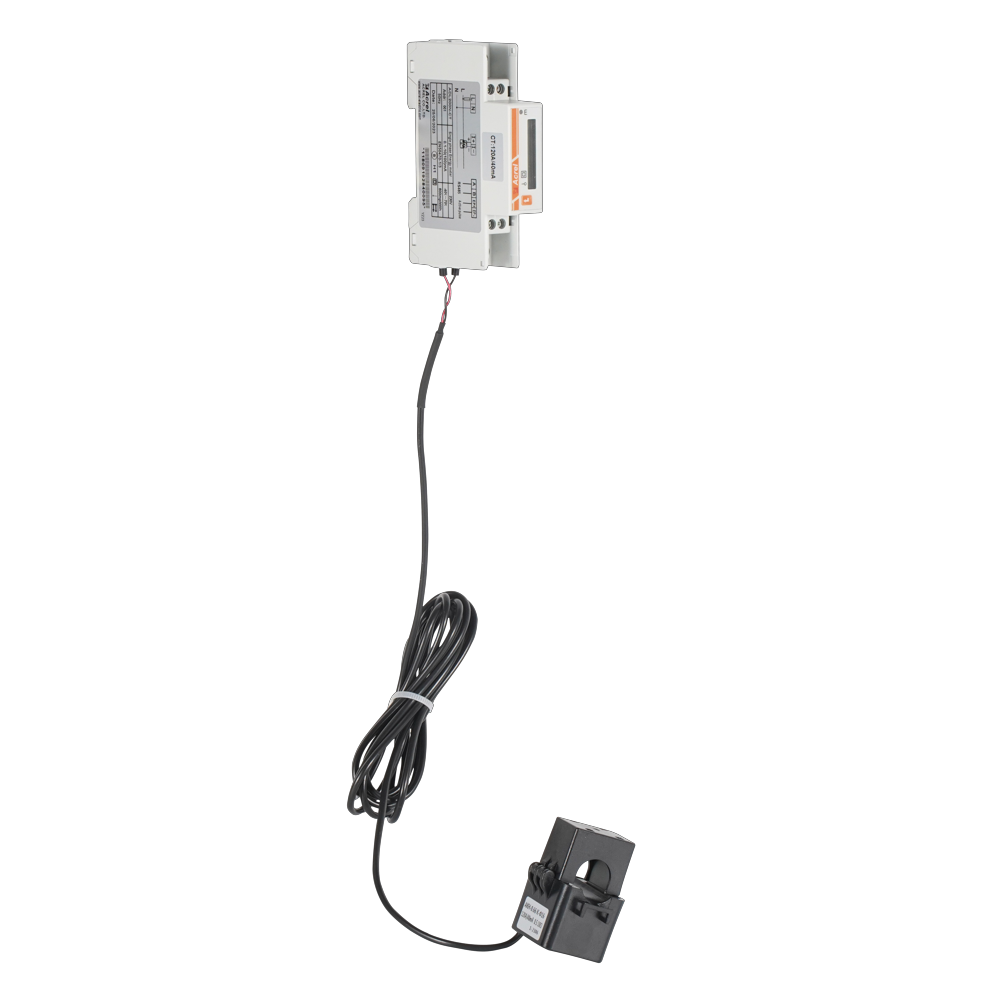

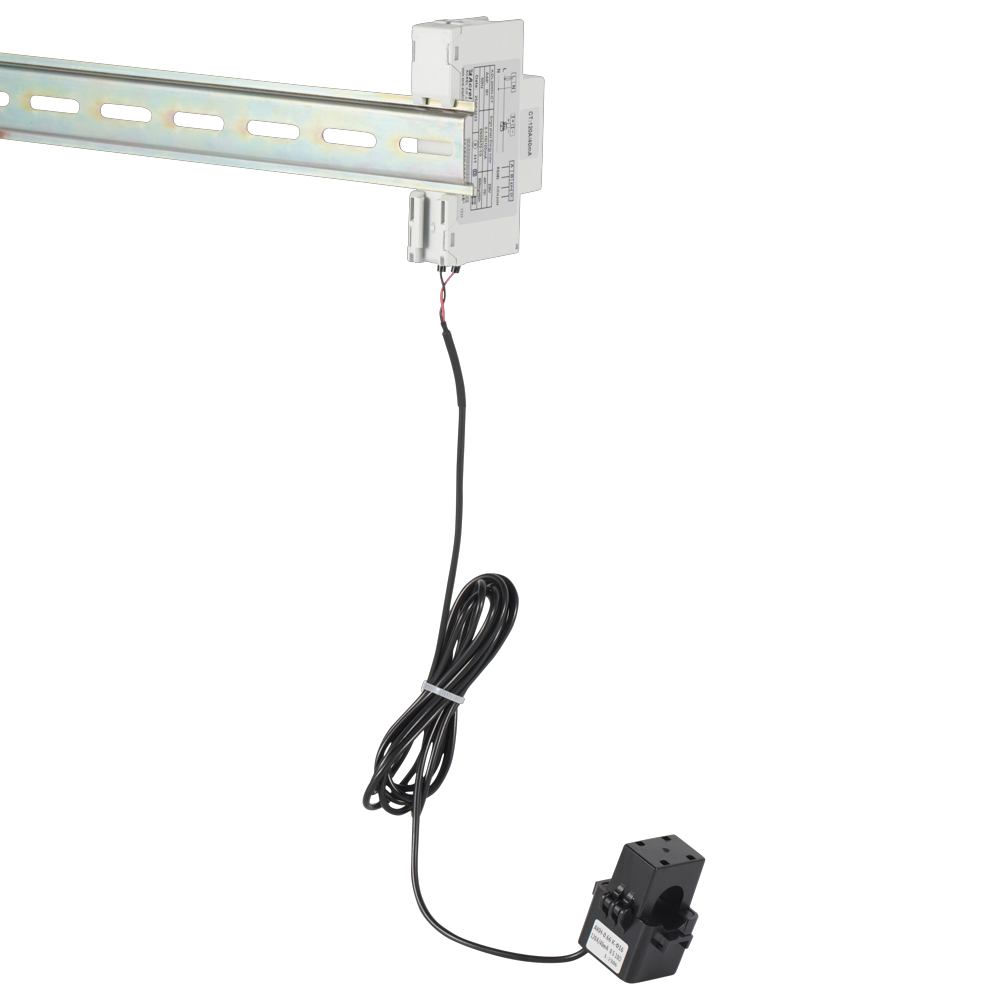

ADL Series Din-Rail Mount Meter Energy Electric Energy adalah peranti pintar yang direka untuk sistem penjanaan tenaga tenaga baru, termasuk grid fotovoltaik yang disambungkan, penyongsang mikro, penyimpanan tenaga, dan sistem gandingan AC.
Produk ini menawarkan pengukuran ketepatan tinggi, reka bentuk padat, tindak balas pantas, dan pemasangan mudah. Ia boleh mencuba, mengukur, dan memantau parameter kuasa semasa berkomunikasi dengan penyongsang atau sistem pengurusan tenaga (EMS). Ciri-ciri utama termasuk mencegah aliran kuasa terbalik, mengawal penjanaan kuasa, dan menguruskan pengecasan bateri dan pelepasan berdasarkan tenaga elektrik masa nyata dan terkumpul.
Di samping itu, ia menyokong pemeteran dua arah dan pengurusan tenaga fotovoltaik yang diedarkan isi rumah, memastikan penggunaan tenaga yang cekap dan pintar.
| Item | Parameter | ||
| Siri model | ADL200N-CT | ||
| Pengukuran | Grid | Fasa tunggal | |
| Voltan | Voltan dinilai | Ac 230 V | |
| Julat input | ± 2 0% | ||
| Beban | 1.2 kali penilaian ( berterusan ) | ||
| 2 kali penarafan selama 1 saat | |||
| Penggunaan kuasa | < 2w ， < 10 VA | ||
| Kelas ketepatan | Ralat ± 0.5% | ||
| Semasa | Arus input | Ac 0.5-10(80)A ， Ac 0.5-10( 120 ) A | |
| Beban | 1.2 kali penilaian (berterusan) | ||
| 2 kali penarafan selama 1 saat | |||
| Penggunaan kuasa | < 1w ， < 1 VA | ||
| Kelas ketepatan | Ralat ± 0.5% | ||
| Kuasa | Kuasa aktif, reaktif, jelas, ralat ± 0.5 % | ||
| Kekerapan grid | 5 0/ 6 0 Hz, ralat ± 0.5% | ||
| Kadar tindak balas | ≤100ms (voltan, arus, kuasa) | ||
| ≤1s (tenaga elektrik) | |||
| Pengukuran category | Cat IiI | ||
| Tahap overvoltage | OVC Iii | ||
| Metering | Tenaga elektrik | Tenaga aktif ： C lass B | |
| Tenaga reaktif ( C ketepatan lass 2) | |||
| Penggunaan kuasa | ≤ 2w | ||
| Keserasian elektromagnet | E2 | ||
| Keselamatan | Kuasa frequency withstand voltage | Antara Input Komunikasi dan Isyarat, AC3KV 1min | |
| Rintangan penebat | Terminal input dan output ke selongsong> 100mΩ | ||

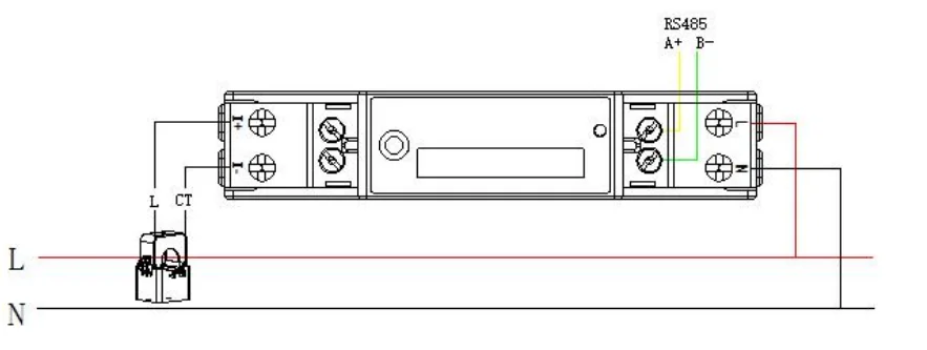

| Komunikasi | Protokol antara muka dan komunikasi | Antara muka rs485 dan protokol Modbus RTU | |
| Komunikasi address range | Modbus RTU: 1 ~ 247 ； | ||
| Kadar Baud | Sokongan 1200bps-38400bps | ||
| Persekitaran | Suhu operasi | -40 ℃ ～ 70 ℃ | |
| Suhu penyimpanan | -40 ℃ ～ 8 0 ℃ | ||
| Kelembapan relatif | ≤95 % (tanpa pemeluwapan) | ||
| "Tidak sesuai untuk persekitaran lembap" | |||
| Ketinggian | ≤ 20 00m | ||
| Standard | En IEC 61010-1: 2010 Keperluan Keselamatan untuk Peralatan Elektrik untuk Pengukuran, Kawalan, dan Penggunaan Makmal - Bahagian 1: Keperluan Umum | ||
| En IEC 61010-2-030: 2010 Keperluan Keselamatan untuk Peralatan Elektrik untuk Pengukuran, Kawalan, dan Penggunaan Makmal - Bahagian 2-030: Keperluan khusus untuk peralatan yang mempunyai ujian atau mengukur litar | |||
| En IEC 61326-1: 2021 Peralatan Elektrik untuk Pengukuran, Kawalan, dan Penggunaan Makmal - Keperluan EMC - Bahagian 1: Keperluan Umum | |||
| En IEC 61326-2-1: 2021 Peralatan Elektrik untuk Pengukuran, Kawalan, dan Penggunaan Makmal - Keperluan EMC - Bahagian 2-1: Keperluan khusus untuk ujian keserasian elektromagnet untuk peralatan elektrik untuk pengukuran, kawalan, dan penggunaan makmal | |||
| EN 50470-3 Peralatan Pemeteran Elektrik (A.C.) - Bahagian 3: Keperluan Khusus - Meter Statik untuk Tenaga Aktif (Indeks Kelas A, B dan C) | |||
| Perlindungan IP | IP 51 （ Mesti dipasang di kandang nilai IP yang sesuai ） | ||
| Ijazah Pencemaran | II | ||
| UC Ijazah | III | ||
| Persekitaran pemasangan | Penggunaan dalaman | ||
| Melindungi Ijazah | Kelas II (penebat berganda) | ||
| Persekitaran penggunaan | Kabinet dipasang (Shell luar tidak dapat disentuh) | ||
| Tahap | M1 | ||
| Keselamatan CT | Rintangan penebat: greater than 1000 M Ω di bawah keadaan biasa ； | ||
| Rintangan Kekuatan Elektrik: Ia dapat menahan kekerapan kuasa 4000V, 50Hz selama 1 minit ； | |||
| Retardancy api: mematuhi tahap UL94-V0 ； | |||
