Maks. 12 litar pengukuran tiga fasa
Maks. 36 litar pengukuran fasa tunggal
Input arus 5a oleh cts
Fungsi prabayar/pasca bayar untuk sistem pengebilan
kelas kWh 0.5
Komunikasi RS485
Ethernet Communication Pilihan
+86-18702106858 / +86-21-69156352

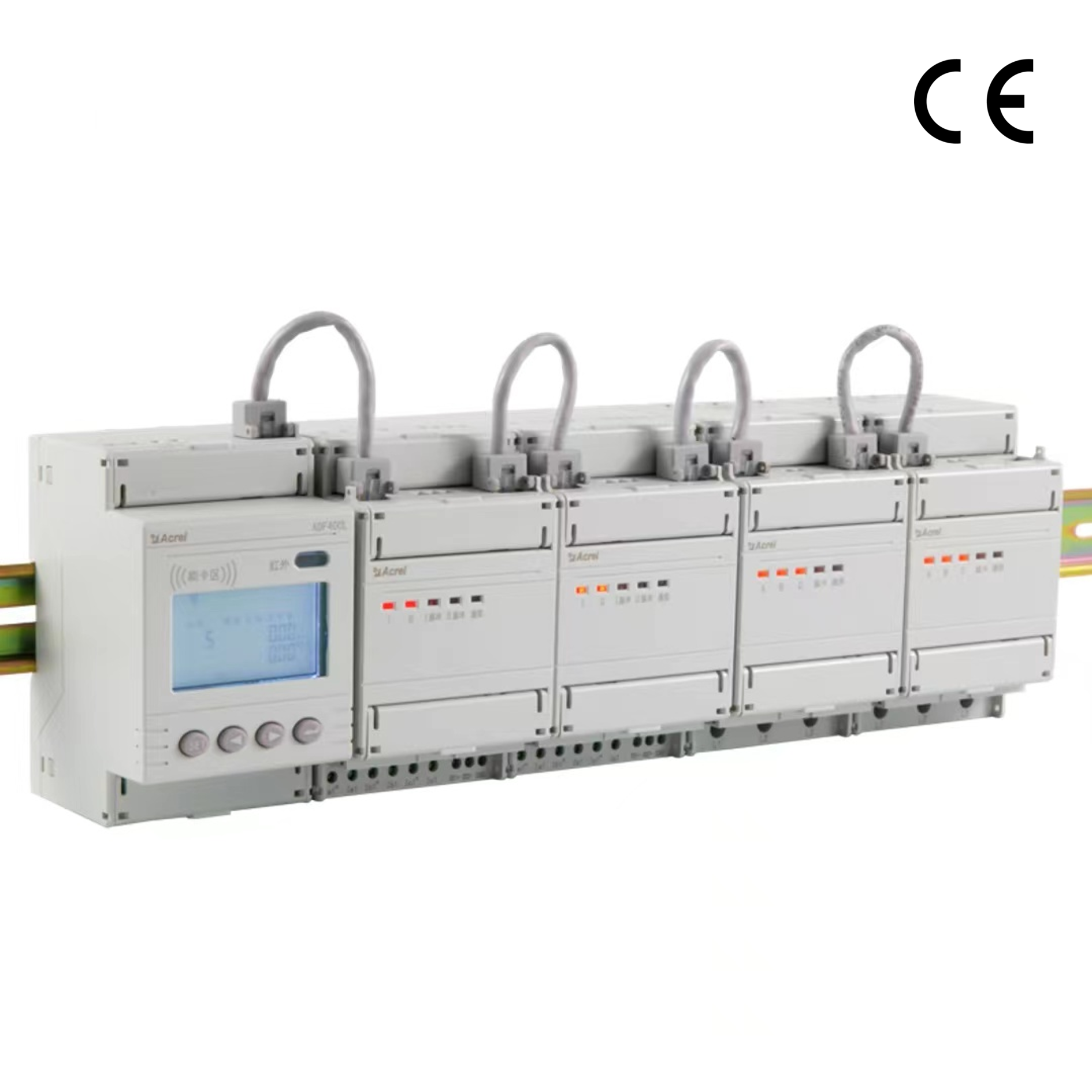

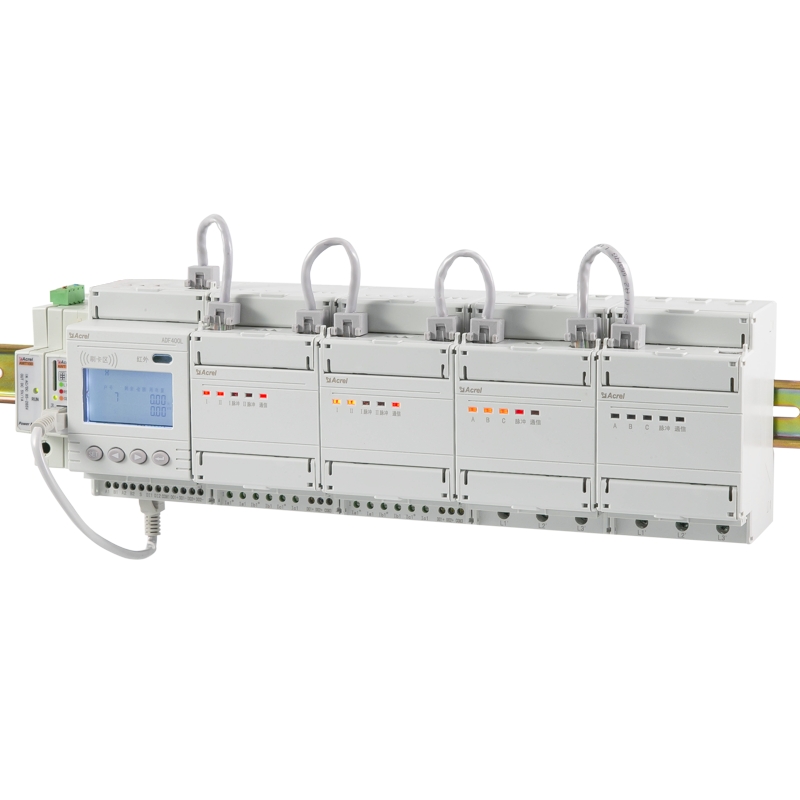

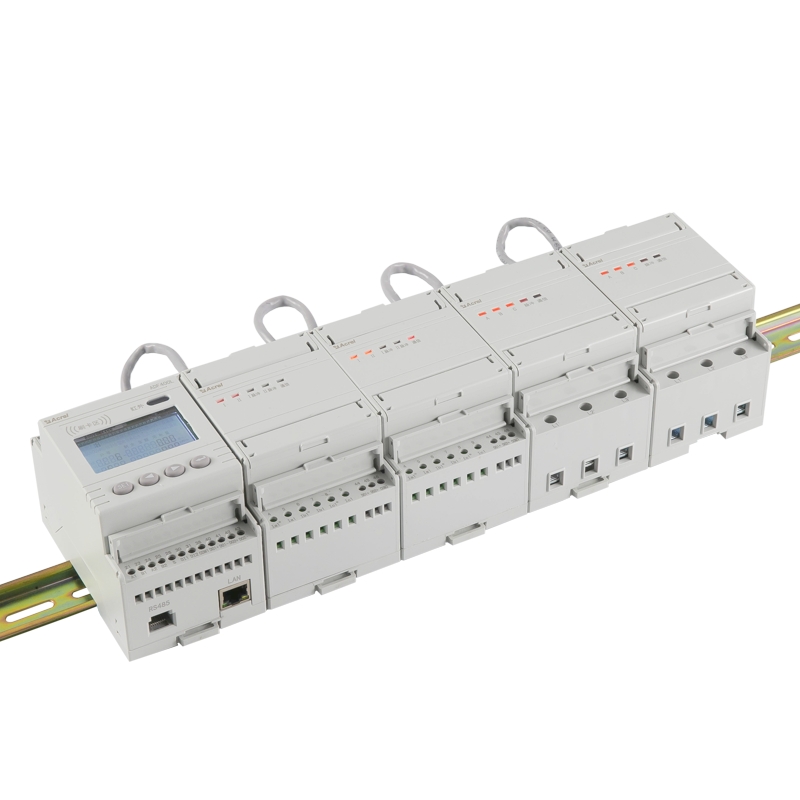

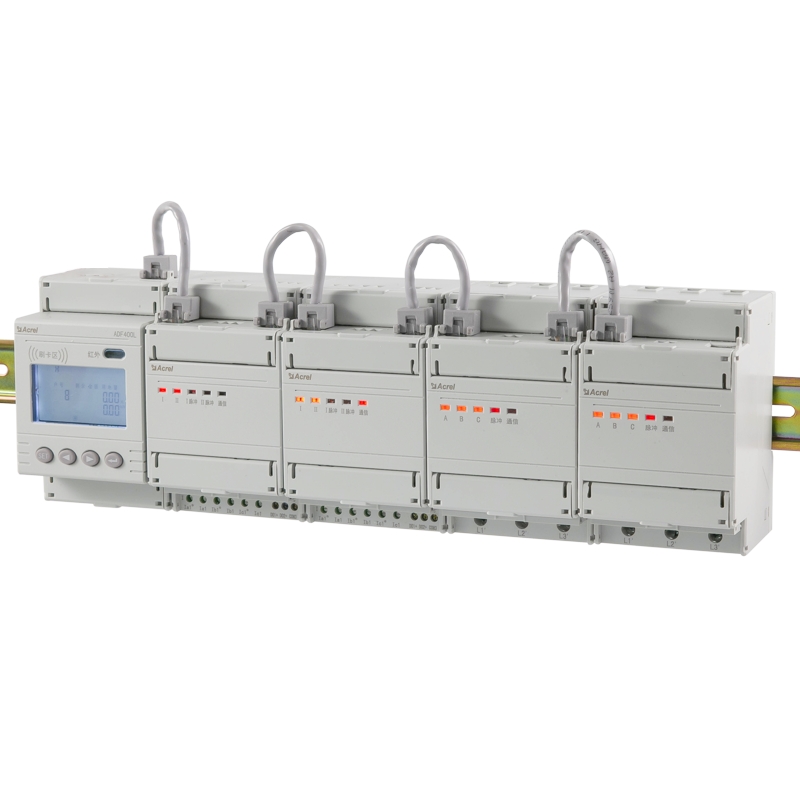

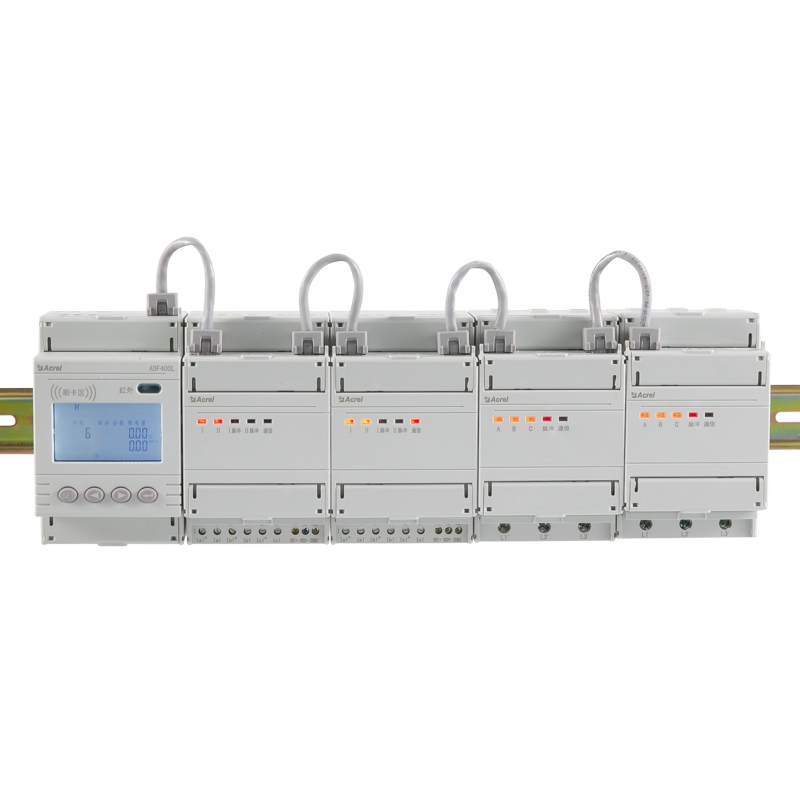

Acrel ADF400L Multi - Circuits Energy Meter adalah penyelesaian yang sangat serba boleh dan tepat yang direka untuk keperluan pemeteran tenaga yang pelbagai. Ia boleh menampung sehingga 12 fasa tiga atau 36 sambungan langsung fasa tunggal, atau 12 sambungan transformer tiga fasa, menjadikannya sesuai untuk pelbagai aplikasi seperti kompleks kediaman, sekolah, dan perusahaan. Meter tenaga ini dilengkapi dengan fungsi pemeteran canggih, termasuk tenaga aktif, tenaga aktif dan terbalik, dan pemetaan tenaga aktif tarif. Ia menyokong pelbagai tarif dengan 4 zon masa, 2 jadual masa, 14 tempoh masa harian, dan 4 kadar tarif, menyediakan pengurusan penggunaan tenaga fleksibel.
Siri Acrel ADF400L juga mempunyai paparan LCD yang mesra pengguna dengan lampu latar, yang membolehkan membaca pengukuran mudah seperti voltan, semasa, kuasa aktif, kuasa reaktif, kuasa yang jelas, faktor kuasa, dan kekerapan. Keupayaan komunikasinya dipertingkatkan lagi oleh komunikasi inframerah, bersama -sama dengan antara muka Rs485 dan Ethernet yang menyokong protokol Modbus dan DL/T 645, memastikan integrasi lancar dengan pelbagai sistem pengurusan tenaga. Dengan ketepatan pengukuran yang tinggi, fungsi yang luas, dan pilihan pemasangan yang fleksibel, ADF400L Multi - Circuits Energy Meter adalah pilihan yang ideal untuk pemantauan dan pengurusan tenaga yang cekap dan tepat.
| Parameter teknikal | ADF400L- □ H □ S □ D (Y)- □ | |

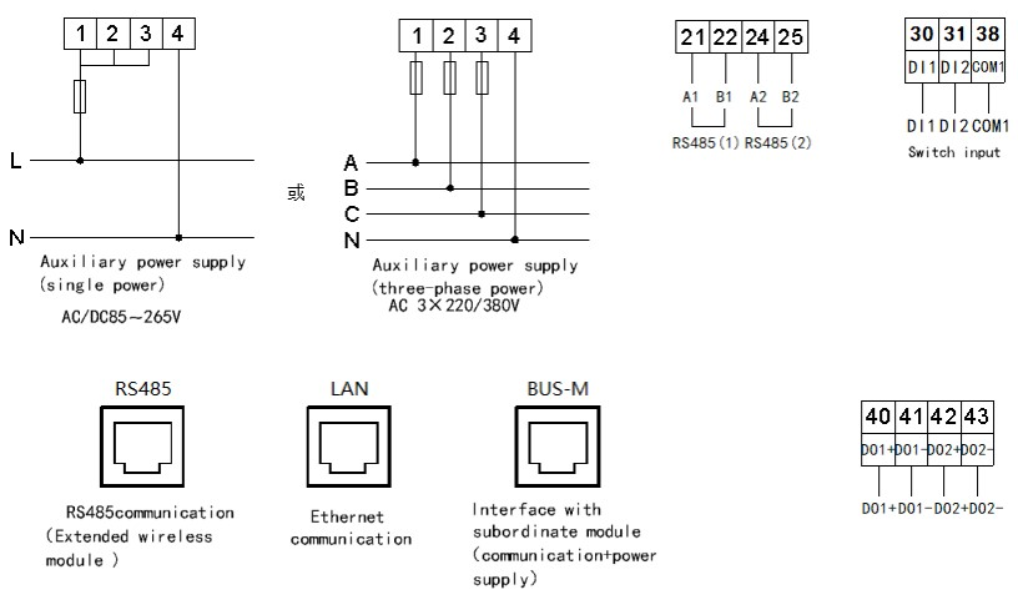

| Kuasa tambahan | Voltan | Tiga fasa 3*220V/380V bekalan kuasa (untuk bekalan kuasa fasa tunggal, terminal litar pintas 1, 2, dan 3 pada instrumen) |
| Penggunaan kuasa | ≤10w | |
| Voltan input | Voltan dinilai | 3 × 220/380V 、 3 × 57.7/100V |
| Kekerapan rujukan | 50Hz | |
| Input semasa | Arus input | 3 × 1 (6) A (akses CT), 3*10 (80) A (akses langsung) |
| Memulakan semasa | 1 ‰ ib | |
| Mengukur prestasi | ketepatan pengukuran | Tahap 0.5s |
| Ketepatan jam | ≤0.5s/d | |
| Pulse | Output nadi | Setiap modul pemeteran tiga fasa mempunyai 1 nadi tenaga aktif |
| Lebar nadi | 80ms ± 20ms | |
| Pemalar nadi | 3 × 1 (6) Spesifikasi 6400 Imp/kWh | |
| 3 × 10 (80) spesifikasi 400 imp/kWh | ||
| Suis | Modul utama | Modul utama 2DI 2DO，Among them, DI is dry contact input |
| Modul hamba | Modul Hamba Akses Transformer 2DI 4DO, di antaranya, DI IS Input Kenalan Basah 220V | |
| Komunikasi | Antara muka inframerah | Komunikasi inframerah |
| Antara muka RS485 | Modbus-rtu | |
| Antara muka Ethernet | MODBUS-TCP 、 TCP/IP | |
| Persekitaran | suhu | Suhu Operasi: -20 ℃ ~ 60 ℃, |
| Suhu Penyimpanan: -30 ℃ ~ 70 ℃ | ||
| kelembapan | ≤95%RH, tiada pemeluwapan, tiada tempat gas yang menghakis | |
| ketinggian | ≤2000m | |
