Pusat Data DC Line masuk
2 saluran bebas saluran masuk
Harmonik ke-2-63
8di 4do 1 temp. dan kelembapan
Komunikasi Ethernet (pilihan)
3 Saluran RS485 Komunikasi
+86-18702106858 / +86-21-69156352

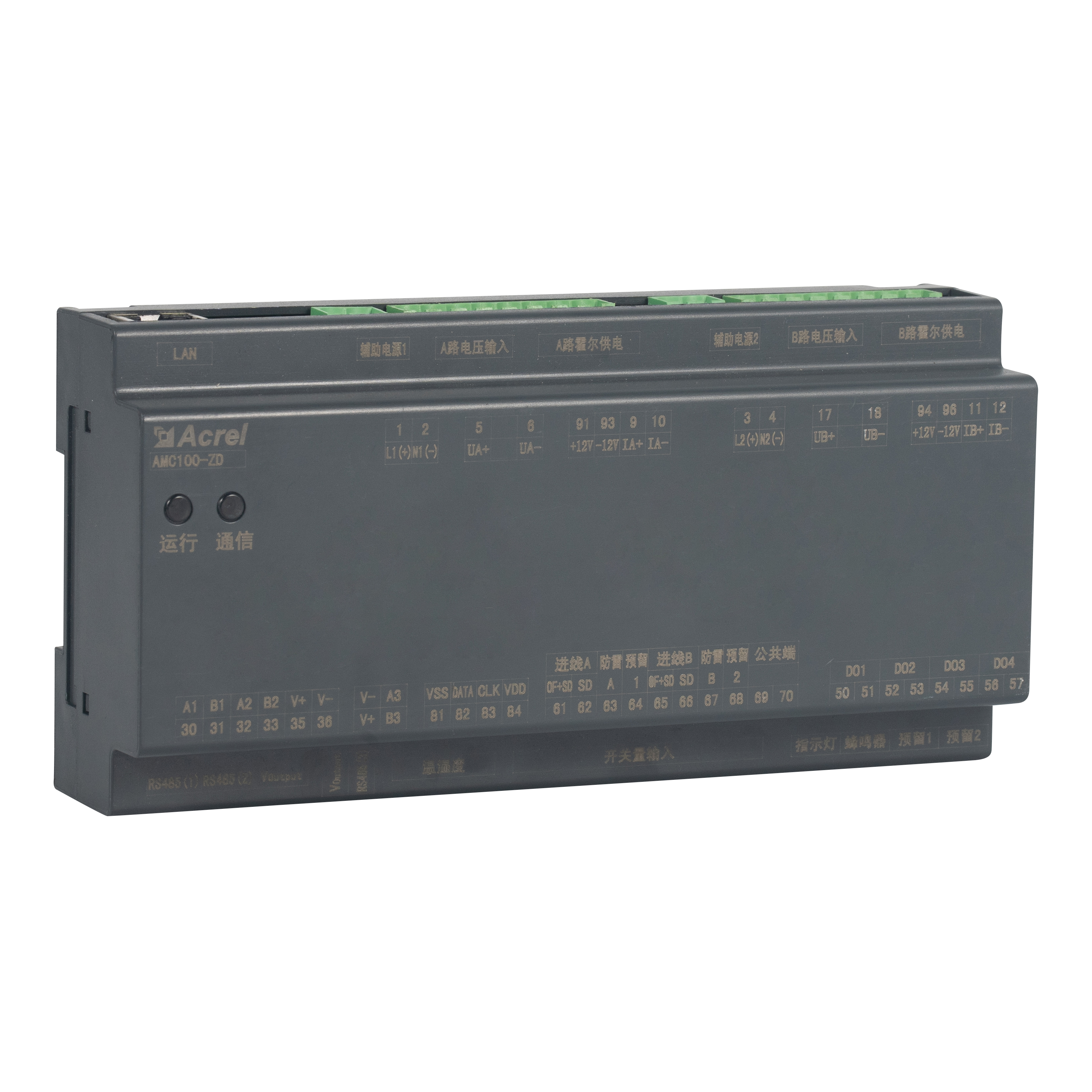

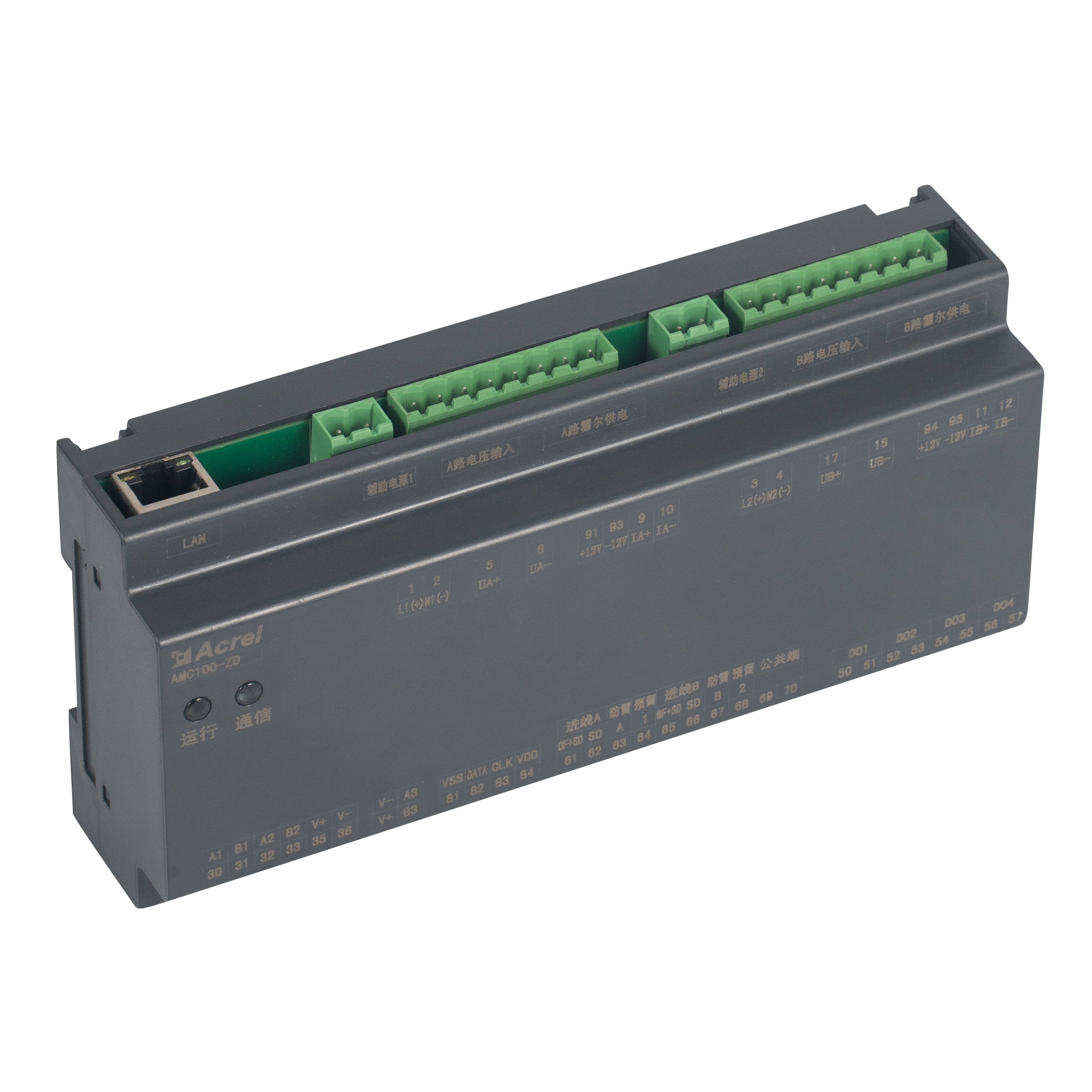

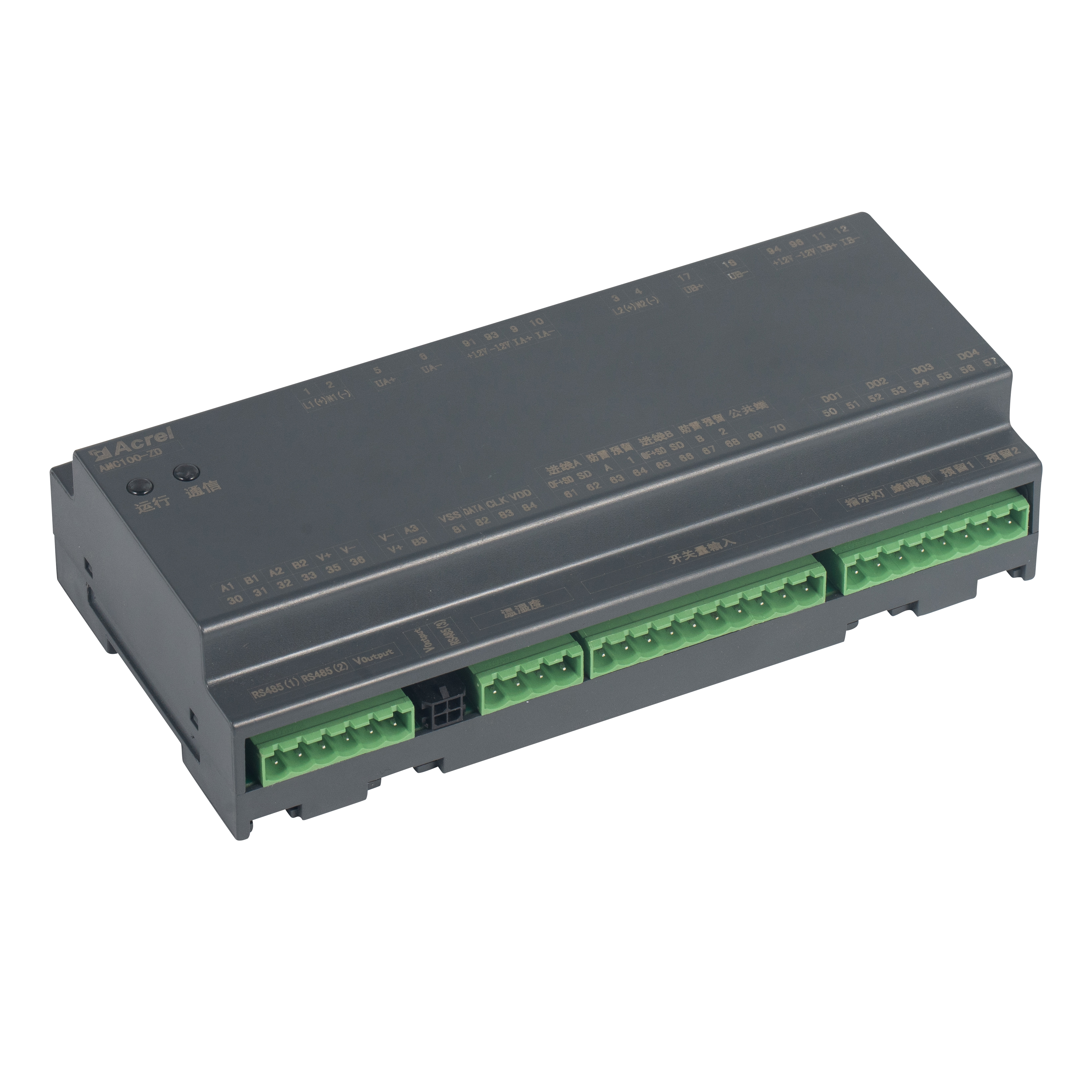

AMC100-ZD adalah unit pemantauan pengagihan kuasa Din-Rail Precision Acrel yang direka bentuk untuk rak pelayan pusat data. Ia pada masa yang sama menjejaki parameter elektrik penuh dari suapan tiga fasa b, 192 litar keluar, 8 DI / 4 melakukan titik status, 2 saluran kebocoran, 1 sensor suhu-suhu dan 63 harmonik. Tiga port RS485 MODBUS-RTU membolehkan integrasi BMS/DCIM yang lancar. Perumahan 180 mm padat, ketepatan ± 0.5 %, ambang penggera per-saluran dan sisa tenaga slash slash slash sisa dan downtime, menjadikannya jantung scalable data pusat dc busway dc atau penyelesaian pemantauan pdu.
| Model | AMC100-ZD | |
| Parameter yang diukur | Voltan, arus, kuasa, tenaga elektrik, suhu ambien dan kelembapan | |
| Voltan bas | Dinilai | 48VDC, 240VDC, 336VDC |
| Mengukur julat | ± 20% | |
| Beban | Voltan seketika 2 kali sesaat | |
| Litar masuk semasa | Dinilai | 5v （ Sensor Hall, ± 12V Dikuasakan oleh AMC100-ZD ） |
| Beban | Tempoh adalah 1.2 kali, segera 10 kali/saat | |
| Suhu dan kelembapan | Julat suhu | -40 ℃ ～ 99 ℃ |
| Pelbagai kelembapan | 20% ～ 90% | |
| Mengukur ketepatan | Gegelung dalam | Tahap Voltan/Semasa 0.5, Tenaga Kuasa/Tenaga Elektrik 1 |
| Suhu | ± 1 ℃ | |
| Kelembapan | ± 5% | |
| Auxiliary bekalan | AMC100-ZD ： Kuasa isyarat （ ≤15w ） | |
| AMC100-ZD-P24 ： DC 12-24V Bekalan Kuasa Bebas | ||
| AMC100-ZD-P220 ： | ||
| 1 、 Apabila voltan malar adalah DC 240V 、 DC336V, Dikuasakan oleh AC220V 、 DC240V 、 DC336V Bekalan Bebas | ||
| 2 、 Apabila voltan malar adalah DC 48V, dikuasakan oleh bekalan bebas DC48V | ||
| Persekitaran | Suhu | Operasi ： -15 ℃ ～ 55 ℃ Penyimpanan ： -25 ℃ ～ 70 ℃ |
| Kelembapan | Kelembapan relatif ≤93% | |
| Ketinggian | ≤2500m | |
| Output beralih | 4-way 3a 250vac /3a 30vdc | |
| Tukar input | 8 nod kering | |
| Komunikasi | 1 saluran terpencil RS485/MODBUS-RTU ke sistem latar belakang | |
| 1 rs485/modbus-rtu ke skrin sentuh | ||
| 1 RS485/MODBUS-RTU Sambungan ke modul hiliran | ||
| Fungsi komunikasi Ethernet 1-channet adalah pilihan | ||
| Pemasangan | Kaedah Rail DIN35mm atau pemasangan plat bawah | |
| Tahap perlindungan | IP20 | |
| Tahap pencemaran | 2 | |
| Keselamatan | Penebat | Rintangan penebat di antara semua terminal dan bahagian konduktif pada shell mestilah sekurang -kurangnya 100mΩ |
| Menahan voltan | Voltan dan isyarat arus garis A // voltan dan isyarat arus garis b // penukaran output // port komunikasi terpencil // Dua pelabuhan lain harus memenuhi AC2KV untuk 1min, sisipan input dan pelabuhan lain harus memenuhi AC0.5kV untuk 1min, arus kebocoran harus kurang dari 2mA, tiada pecahan atau fenomena flashover. | |
| Gangguan antistatik | Tahap 4 | |
| Keserasian elektromagnet | Reactance Pulse sementara pantas | Tahap 3 |
| Rintangan lonjakan | Tahap 4 | |
| Sinaran Elektromagnetik Frekuensi Radio | Tahap 3 | |
