IEC61557-8
Voltan Rated: 50V ~ 1000V
Selaras dengan sistem pengecasan Chademo 3.0 & gabungan (CCS)
Pengesanan undervoltage dan overvoltage
Mod berhenti untuk melumpuhkan penjana nadi pengukuran
+86-18702106858 / +86-21-69156352

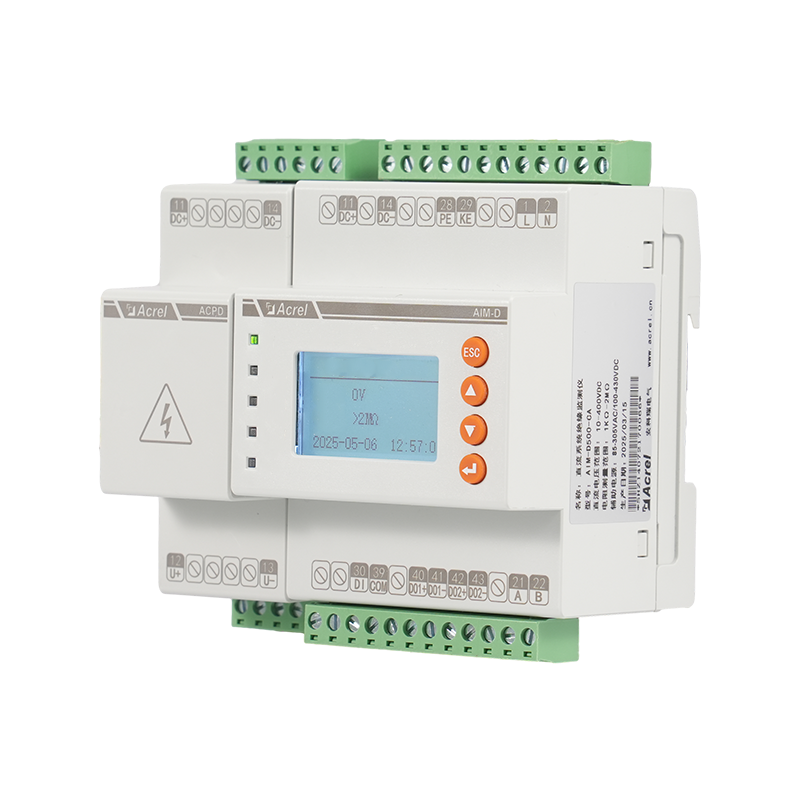

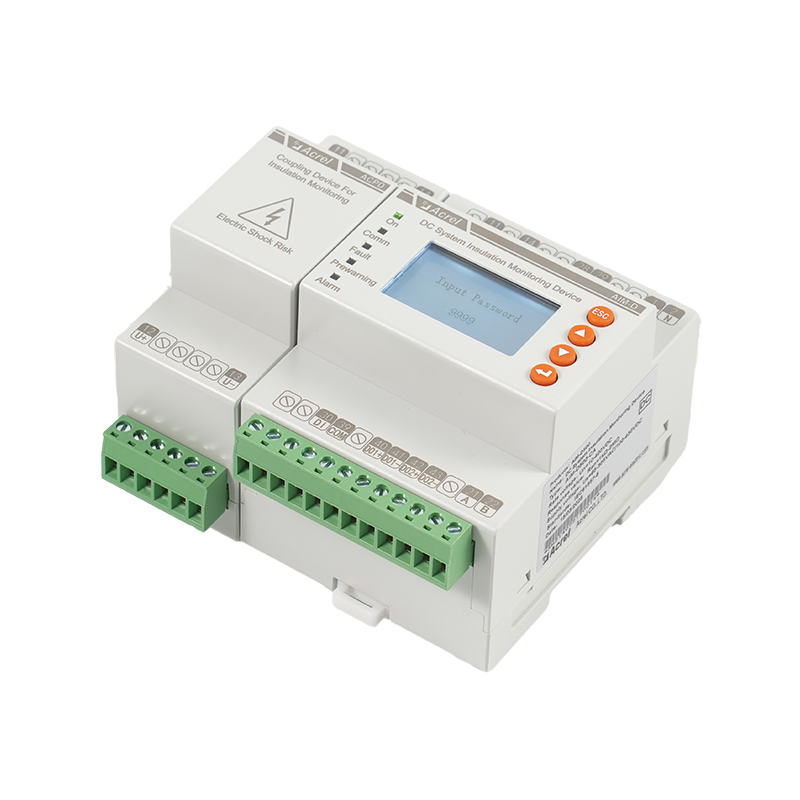

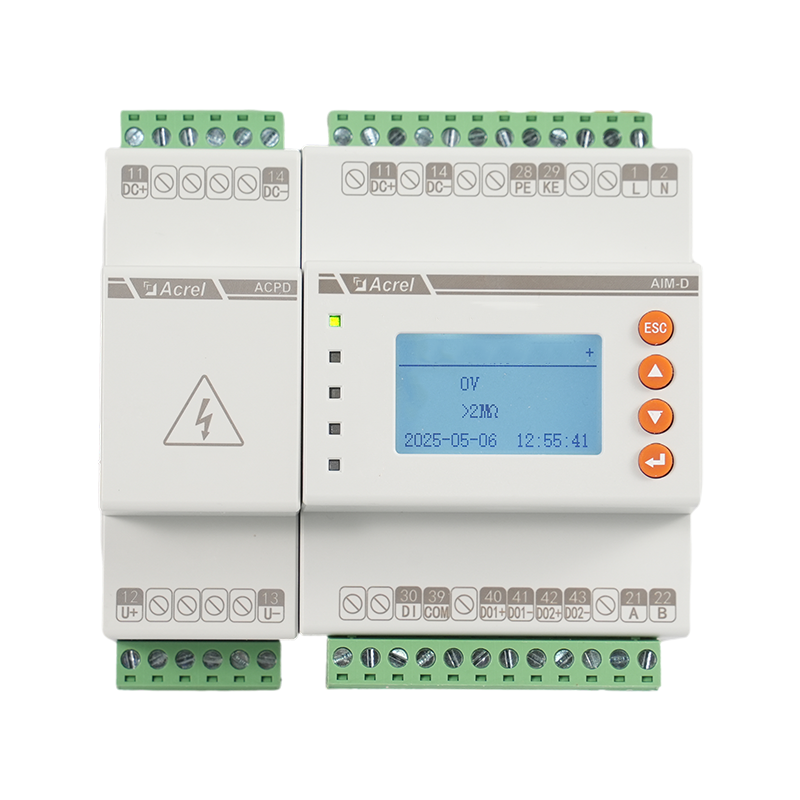

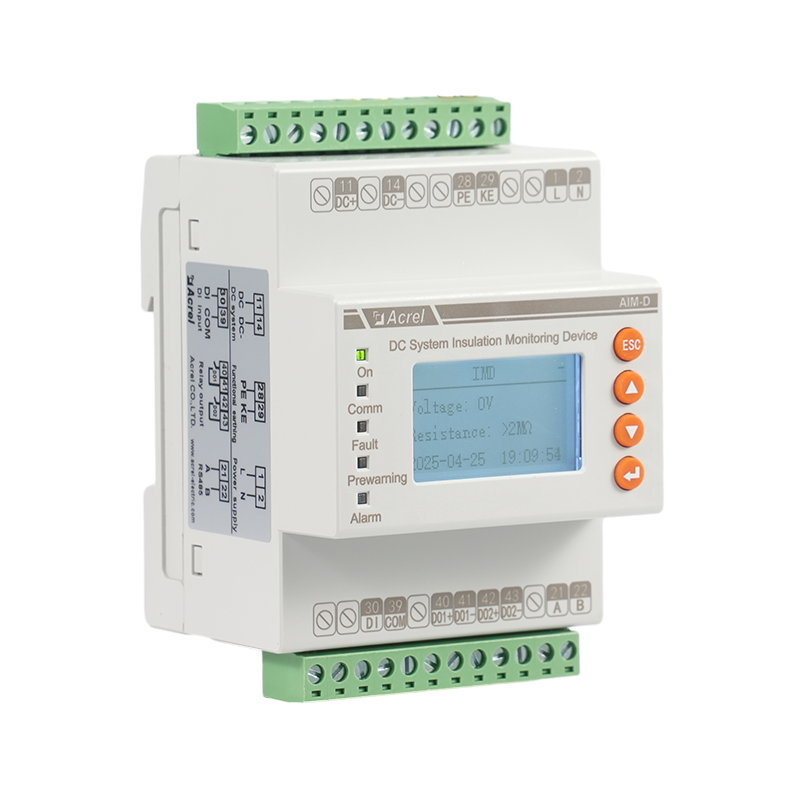

Acrel AIM-D500-CA DC Insulation Monitor adalah peranti canggih yang direka untuk sistem 0-1000V DC, memastikan keselamatan bekalan kuasa dengan terus memantau rintangan penebat dalam sistem IT.
Ia memenuhi keperluan IEC 61557-8 dan serasi dengan Sistem Pengisian Gabungan (CCS) dan Chademo 3.0 standard.

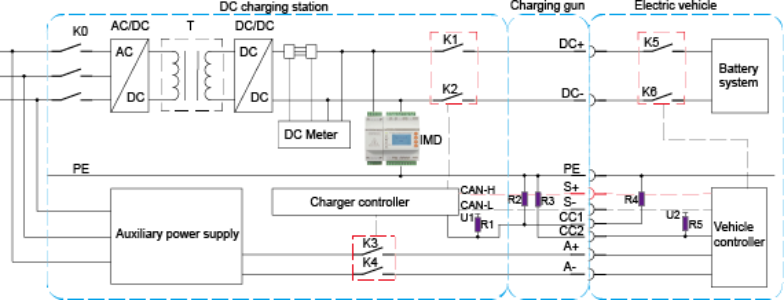

Ia boleh memantau rintangan penebat stesen pengisian DC dengan pelbagai voltan sistem nominal dari 50V sehingga 1000V.
Peranti ini mempunyai kandang empat modul dan pemasangan kereta api, menjadikannya mudah dipasang dan diintegrasikan ke dalam sistem yang sedia ada.
Ia juga mempunyai keupayaan untuk mengukur voltan sistem dan mengesan keadaan undervoltage dan overvoltage.
Mod berhenti membolehkan pengguna untuk melumpuhkan penjana nadi pengukur melalui protokol Modbus, melalui menu peranti, atau dengan menggunakan butang luaran.

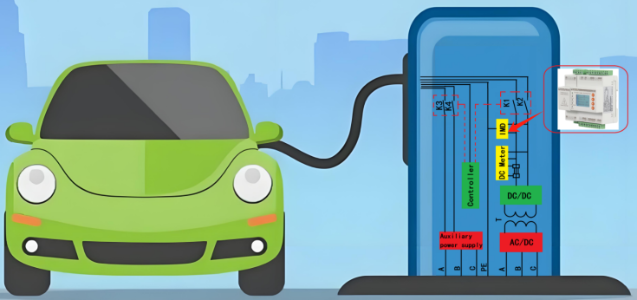

AIM-D500-CA adalah penyelesaian yang ideal untuk aplikasi seperti loji kuasa, pencawang, pengecas EV, sistem UPS, dan sistem solar.
| Item | Parameter | |
| Voltan bekalan | Voltan bekalan Us | AC/DC 85 ~ 265V |
| Kekerapan | 50/60Hz | |
| Penggunaan kuasa | ≤ 5 w | |
| Sistem IT dipantau | Nominal voltan sistem dengan ACPD300, un | DC 50 … 1000V |
| Nominal voltan sistem tanpa ACPD300, un | DC 50 … 400v | |
| Nilai tindak balas | Nilai Respons (Penebat Prewarning) | Penebat Nilai had penggera … 2m Ω |
| Nilai tindak balas (penggera penebat) | 1k Ω ... 2m Ω | |
| Relatif ketidakpastian | ± 15%, ± 2k Ω | |
| Undervoltage Pengesanan | (80%~ 100%) PBB (OFF) * | |
| Pengesanan Overvoltage | (100%~ 120%) PBB (OFF) * | |
| ketepatan | 1%, ± 1v | |
| Mod CCS dan Chademo 3.0 | Kapasitans kebocoran sistem yang dibenarkan | ≤ 20 μf |
| Mengukur dan memaparkan pelbagai rintangan penebat | 1k Ω ... 2m Ω | |
| Pengukuran ketidakpastian / Ketidakpastian relatif | C e ≤ 5 μf : ± 15%, ± 2 k Ω | |
| C e > 5 μf dan r F > 100 k Ω : ± 15% | ||
| Masa tindak balas | ≤ 10s | |
| Antara muka | RS485/MODBUS-RTU | |
| Output relay | 2 x 1 N/O Hubungi, AC 250V, 3A, DC 30V, 5A | |
| Persekitaran | O Suhu menentu | - 1 0 ℃ ~ 55 ℃ |
| S suhu torage | - 2 0 ℃ ~ 70 ℃ | |
| H kesilapan | ≤95%RH , Tiada pemeluwapan dan gas menghakis | |
| A ltitude | ≤2000m | |
| berat | AIM-D500-CA | 244.3g |
| ACPD300 | 86.1g | |
| Pensijilan | CE, IEC, ROHS | |
