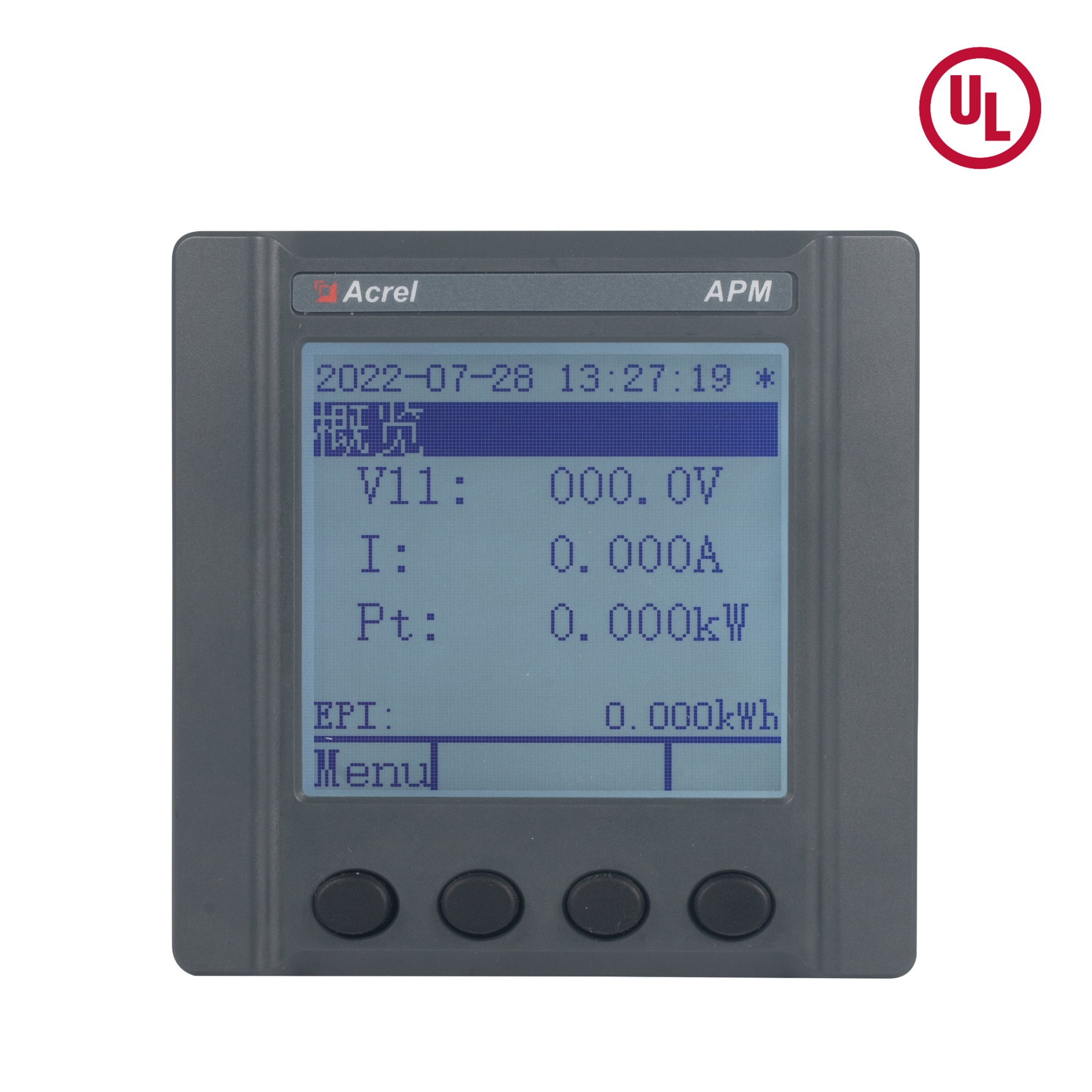

Pensijilan UL
Pengukuran Tiga Fasa AC
Kereta api din atau panel dipasang optinal pemasangan
4di/2do
2-63 harmonik
Komunikasi RS485
CE Komunikasi Pilihan
+86-18702106858 / +86-21-69156352

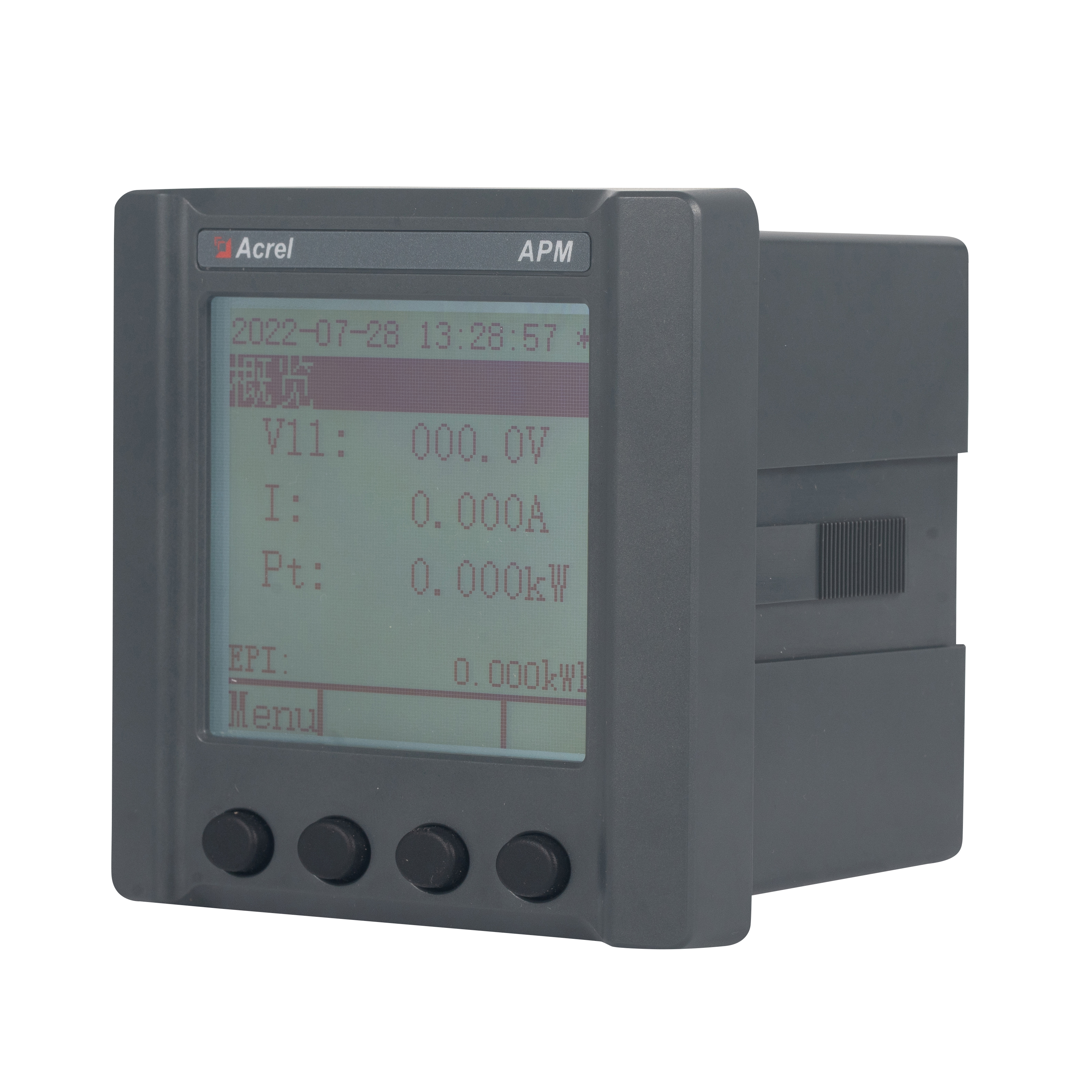

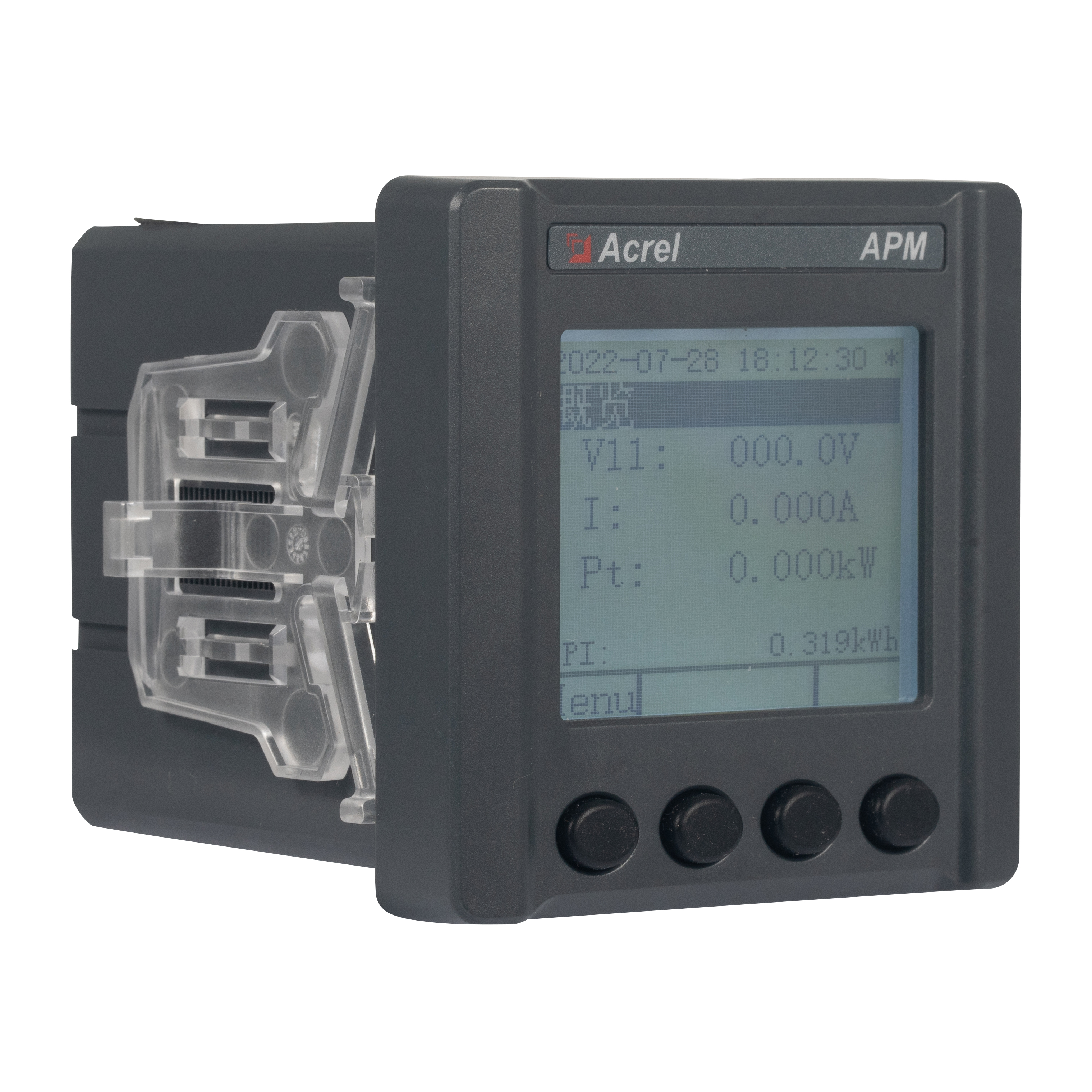

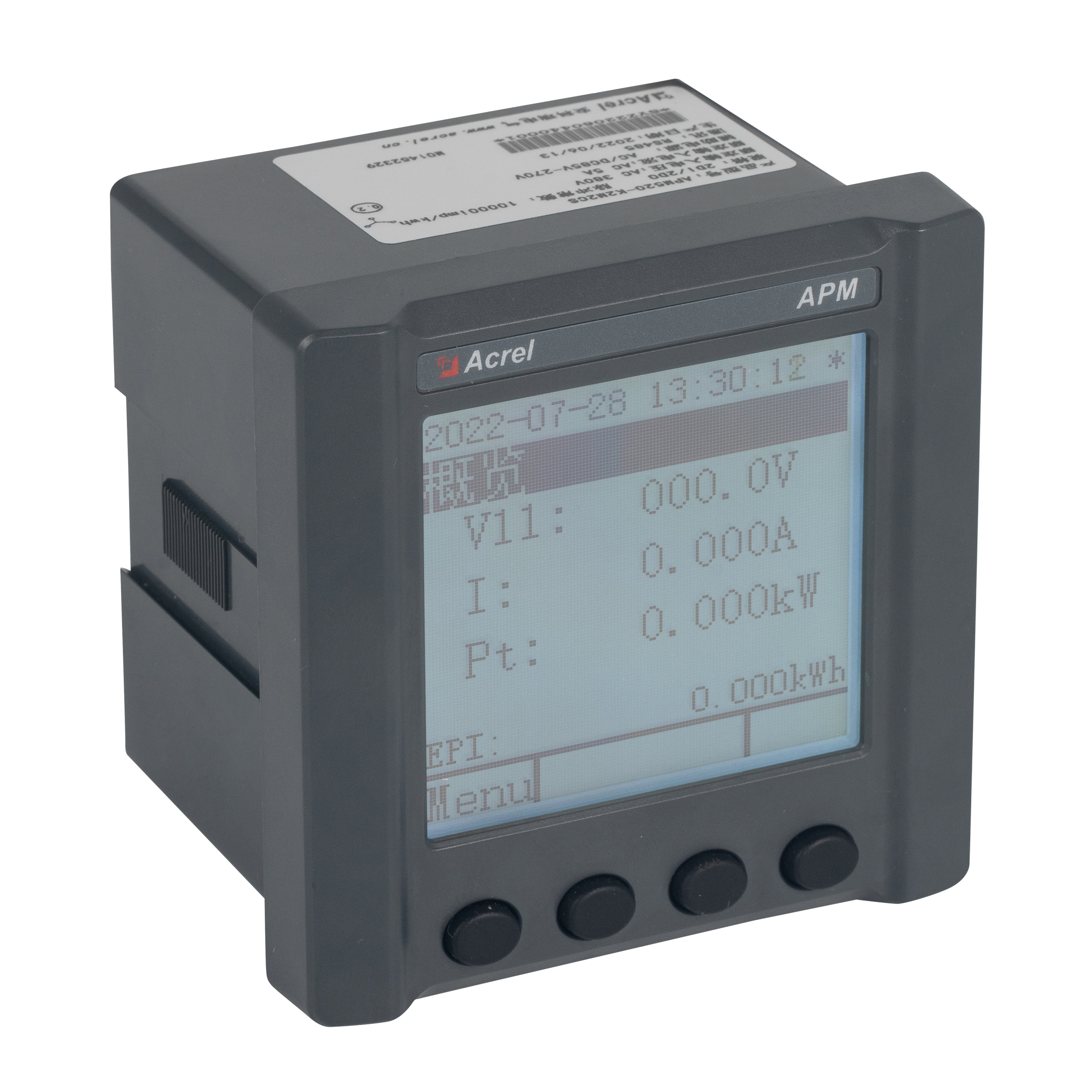

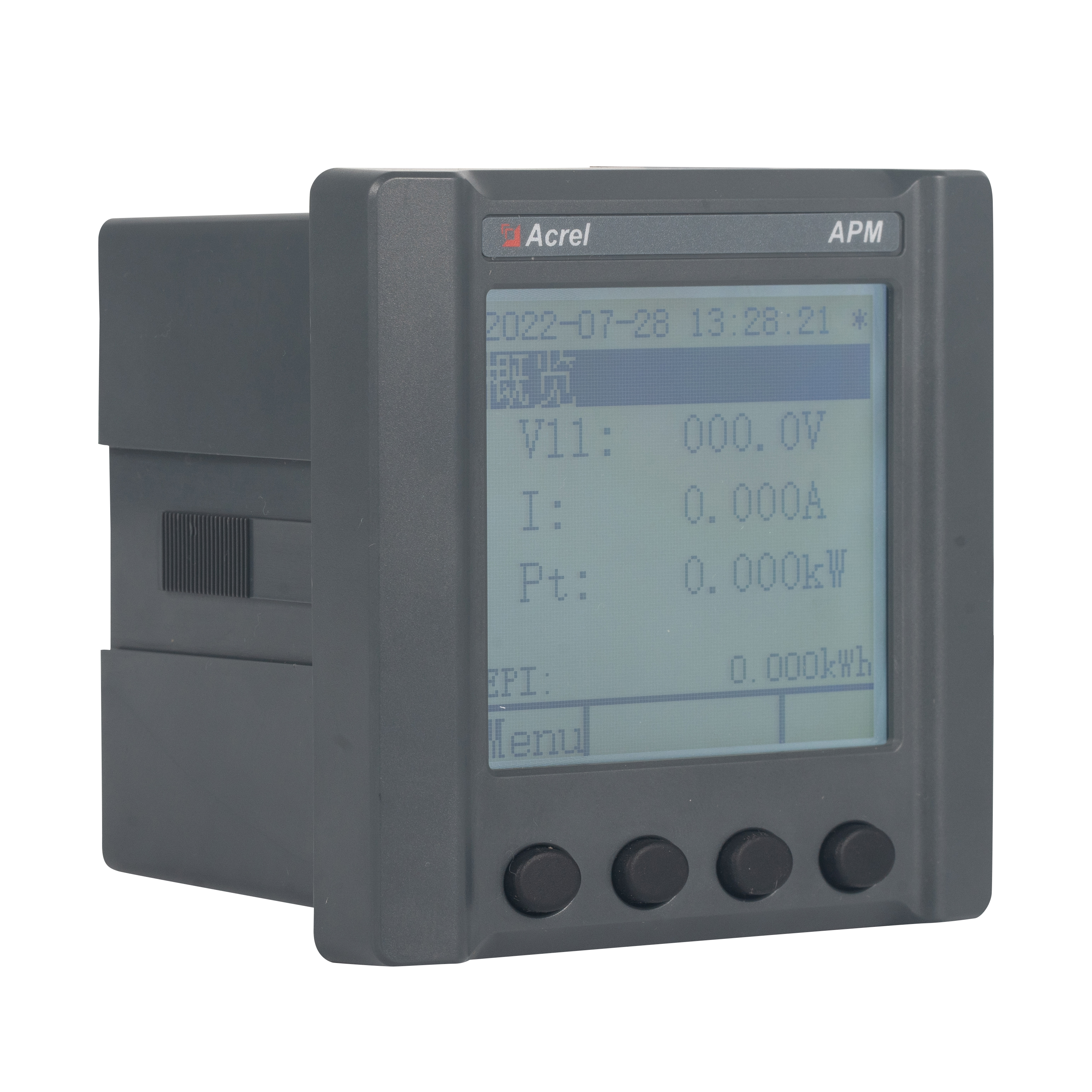

Meter kuasa rangkaian APM521 (selepas ini dirujuk sebagai meter) direka mengikut piawaian IEC International, yang menampilkan pengukuran kuantiti elektrik penuh, statistik tenaga, analisis kualiti kuasa, fungsi pembalakan acara, dan keupayaan komunikasi rangkaian. Ia digunakan terutamanya untuk pemantauan komprehensif kualiti bekalan kuasa dalam grid kuasa. Siri meter ini dilengkapi dengan modul DI/DO dan modul AO yang menawarkan banyak fungsi, yang membolehkan pelaksanaan fleksibel pengukuran kuantiti elektrik penuh dan pemantauan status suis dalam litar elektrik.
Fungsi:
| Parameter yang diukur | Jumlah pengukuran elektrik |
| Tenaga empat kuadran 、 empat-tenaga elektrik reaktif kuadran 、 split fasa elektrik 、 tenaga yang jelas 、 tenaga pelbagai kadar | |
| Output nadi | Jumlah kuasa aktif, jumlah kuasa nadi tenaga elektrik reaktif |
| Permintaan | Tiga fasa semasa, kuasa aktif, kuasa reaktif, permintaan masa nyata kuasa yang jelas dan permintaan maksimum (termasuk cap waktu), permintaan maksimum bulan lepas (termasuk cap waktu). |
| Statistik Nilai Extreme | Semasa, voltan garis, voltan fasa, kuasa aktif, kuasa reaktif dan parameter elektrik lain yang melampau pada bulan ini dan bulan lepas (termasuk setem masa) |
| Kualiti kuasa | Ketidakseimbangan arus, voltan garis, voltan fasa |
| Sudut fasa voltan, sudut fasa semasa | |
| Jumlah (ganjil, walaupun) kandungan harmonik voltan dan arus | |
| Kandungan harmonik voltan dan arus (2-63 kali) | |
| Pekali puncak voltan | |
| Faktor Gelombang Telefon | |
| K-faktor semasa | |
| Vektor | |
| Bentuk gelombang voltan dan semasa | |
| Faktor Voltan Asas, Semasa dan Kuasa | |
| Sisihan voltan, sisihan kekerapan | |
| Positif - voltan urutan, voltan urutan negatif, sifar - voltan urutan | |
| Positif - urutan arus, negatif - urutan arus, sifar - urutan arus | |
| Tenaga elektrik beku | 24 - Jam Tenaga Elektrik Beku, 31 - Hari Tenaga Elektrik Beku, Disember Tenaga Elektrik Beku, Tenaga Elektrik Beku Masa Biasa - |
| Pembalakan acara | Dido Records, yang boleh merakam 128 terakhir mencatat rekod |
| Pembalakan penggera | 128 rekod penggera terakhir boleh dirakam |
| Komunikasi | Modbus - Protokol RTU, undang -undang DL/T 645-2007 |
| Ciri -ciri pilihan | Input digital 4 saluran dan output digital 2 saluran |
| 2 saluran output analog, 4-20mA | |
| Kembangkan Saluran Komunikasi RS485 Kedua dengan Modbus - Protokol RTU | |
| Kembangkan Komunikasi Ethernet dengan Protokol Modbus-TCP, Protokol FTP |
| Item | Parameter prestasi | |||
| Voltan | Voltan Rated (Ul 、 CE） | 66VAC L-N 115VAC L-L | ||
| 230VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400VAC L-N 690VAC L-L | ||||
| Voltan yang dinilai (CPA） | 3p3l | 3p4l | ||
| 3x100v | 3x57.7/100v | |||
| 3x380v | 3x220/380v | |||
| 3x690v | 3x400/690v | |||
| Beban | 1.2 kali penarafan (berterusan) | |||
| 2 kali penarafan selama 1 saat | ||||
| Penggunaan kuasa | <1va | |||
| Kelas ketepatan | Ralat ± 0.2% | |||
| Semasa | Semasa dinilai (Ul 、 ce） | 1a 、 5a | ||
| Arus dinilai (CPA） | 0.015-0.075 (6) A (Tenaga Aktif) | |||
| 3x1 (6) A (Tenaga Reaktif） | ||||
| Beban | 1.2 kali penarafan (berterusan) | |||
| 10 kali penarafan selama 1 saat | ||||
| Penggunaan kuasa | <0.2va | |||
| Kelas ketepatan | Ralat ± 0.2% | |||
| Kuasa | Kuasa aktif, reaktif, jelas, ralat ± 0.2% | |||
| Kekerapan grid | Ul 、 ce | 50Hz/60Hz, ralat ± 0.2% | ||
| CPA | 50Hz, ralat ± 0.2% | |||
| Kadar tindak balas | ≤200ms (voltan, arus, kuasa) | |||
| ≤1s (tenaga elektrik) | ||||
| Kategori pengukuran | 66uln (＋ 20%) 115ull (＋ 20%) Catⅲ | |||
| 230uln (＋ 20%) 400ull (＋ 20%) Catⅲ | ||||
| 277uln (＋ 20%) 480ull (＋ 20%) Catⅲ | ||||
| 400uln (＋ 20%) 690ull (＋ 20%) Catⅱ | ||||
| Metering | Tenaga elektrik | Tenaga Aktif: Kelas D (0.2s） | ||
| Tenaga Reaktif (Ketepatan Kelas 2) | ||||
| Bekalan kuasa tambahan | AC/DC 85-300V | |||
| Penggunaan kuasa≤4W、10VA | ||||
| Keserasian elektromagnet | Kelas imuniti pelepasan elektrostatik IV | |||
| Kelas imuniti pecah sementara elektrik IV | ||||
| Lonjakan (kejutan) Imuniti Kelas IV | ||||
| Keselamatan | Kuasa frequency withstand voltage | Antara Input Komunikasi dan Isyarat, AC4KV 1min | ||
| Rintangan penebat | Terminal input dan output ke selongsong> 500mΩ | |||
| Komunikasi | Protokol antara muka dan komunikasi | Antara muka RS485, Modbus RTU Protokol | ||
| Komunikasi address range | Modbus RTU: 1 ~ 247 ； | |||
| Kadar Baud | Sokongan 1200bps-38400bps | |||
| Persekitaran | Suhu operasi | -40 ℃～ 70 ℃ | ||
| Suhu penyimpanan | -40 ℃～ 80 ℃ | |||
| Kelembapan relatif | ≤95% (tanpa pemeluwapan) | |||
| Ketinggian | ≥2000m, ≤5000monly berkenaan dengan bekalan kuasa dengan julat voltan AC/DC 85-265V dan voltan di bawah 277/480V. | |||
| Persekitaran pemasangan | Penggunaan dalaman (lokasi kering） | |||
| Penilaian IP | IP54 (panel depan), IP30 (badan) | |||
| Ijazah Pencemaran | Kelas 2 | |||
| Kategori Overvoltage | OVC III | |||
| Standard rujukan | UL | CAN/CSA C22.2 No.61010-1-12 | ||
| UL 61010-1 | ||||
| CSA C22.2 No.61010-2-030 | ||||
| UL 61010-2-030 | ||||
| IEC 、 CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||
