Input digital yang boleh diprogramkan
Sesuai untuk unit utama cincin
8 DI & 5 DO
4 Input semasa & 3 voltan input
Perakam kesalahan
ANSI 50N/51/51N/46/49F/27/59N ...
+86-18702106858 / +86-21-69156352

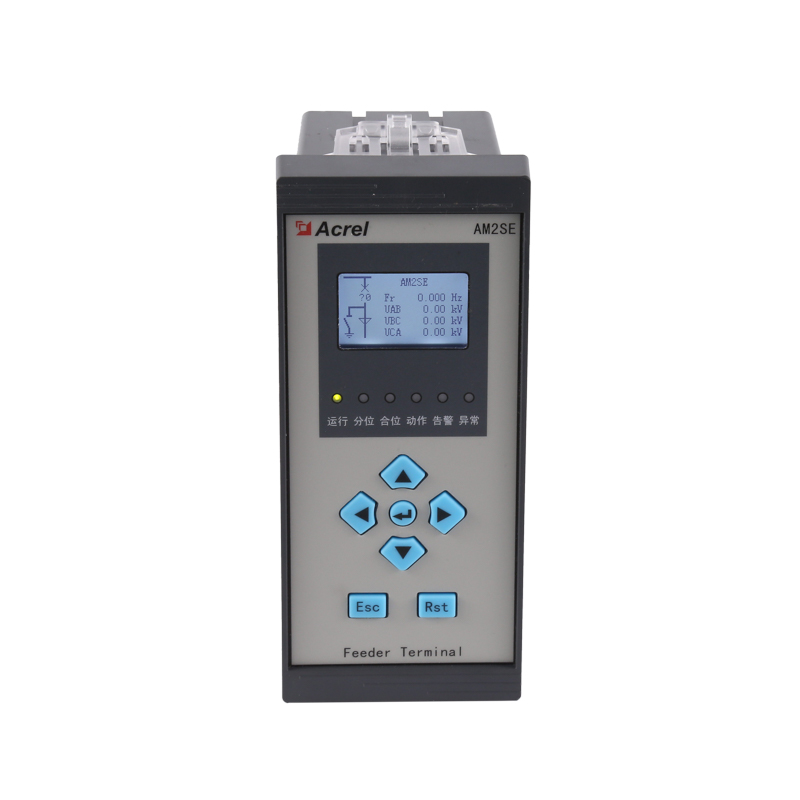

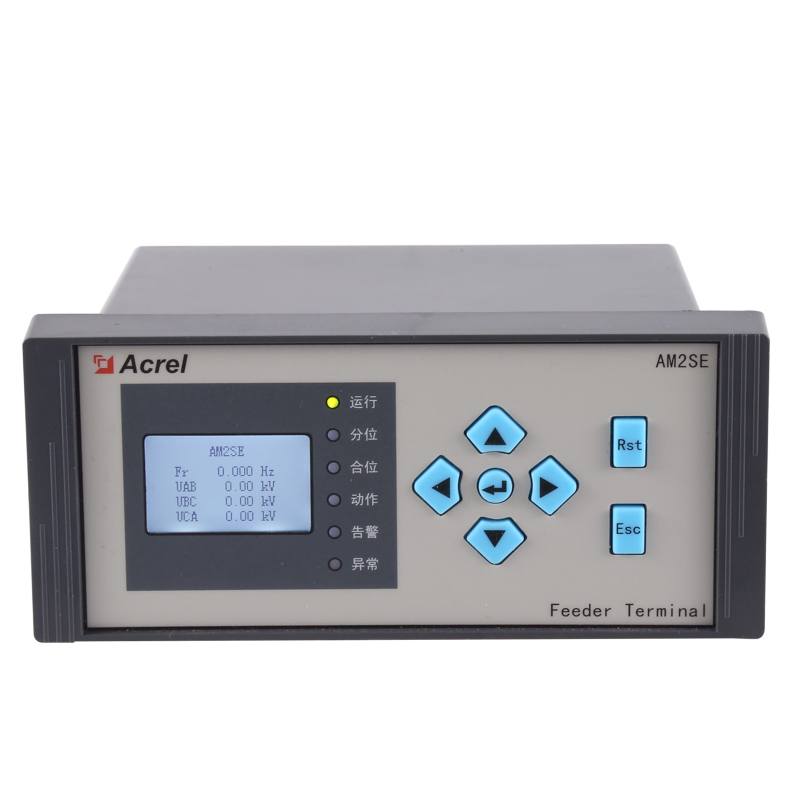

Acrel AM2SE Relay Perlindungan adalah penyelesaian yang sangat mudah disesuaikan yang direka untuk aplikasi voltan sederhana (10kV). Ia mempunyai reka bentuk modular dengan input digital yang boleh diprogramkan (8 DI & 5 lakukan), menjadikannya sesuai untuk unit utama cincin dan suis MV. Relay ini menyokong 4 arus input dan 3 voltan input, memberikan fleksibiliti untuk pelbagai senario perlindungan feeder.
Dilengkapi dengan fungsi perlindungan lanjutan, AM2SE mematuhi piawaian ANSI termasuk 50N, 51, 51N, 46, 49F, 27, dan 59N. Ia termasuk perakam kesalahan untuk analisis peristiwa terperinci, meningkatkan kebolehpercayaan sistem dan kecekapan penyelenggaraan.
Relay menawarkan pilihan komunikasi yang serba boleh dengan sokongan untuk protokol Modbus-RTU/TCP dan IEC 60870-5-103. CPU yang kuat memastikan pemprosesan dan integrasi data yang cekap ke dalam sistem kuasa moden. Di samping itu, AM2SE menyediakan sambungan USB untuk konfigurasi mudah dan output DC 4-20mA yang boleh diprogramkan untuk penghantaran isyarat analog.
Dengan reka bentuk yang mantap dan set ciri yang luas, relay perlindungan AM2SE adalah pilihan yang boleh dipercayai untuk melindungi rangkaian voltan sederhana, memastikan pengedaran kuasa yang cekap dan selamat.
| Parameter teknikal | Nilai | |||
| Input | Sambungan | Fasa-2-wayar, 3-fasa-3-wayar, 3-fasa-4-wayar | ||
| Kekerapan | 45-65Hz | |||
| Voltan | Penilaian: | |||
| Fasa tunggal: AC 100V 、 400V | ||||
| Tiga fasa: AC 3 × 57.7V/100V (100V) 、 3 × 220V/380V (400V) 、 3 × 380V/660V (660V) (96 saiz sahaja) | ||||
| Beban: 1.2 rating lipat {berterusan): 2 rating lipat selama 1 saat | ||||
| Penggunaan Kuasa: <0.5VA | ||||
| Semasa | Penilaian: AC IA、5A | |||
| Beban: 1.2 rating lipat (berterusan); penarafan 10 kali selama 1 saat | ||||
| Penggunaan Kuasa: <0.5VA | ||||
| Output | Tenaga elektrik | Mod Output: Pulse Foto-Coepler Open-Collector | ||

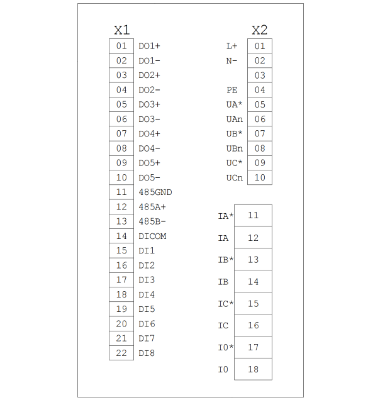

| Pemalar Pulse: 10000IMP/kWh (ditetapkan), Lihat rajah pendawaian untuk butiran ； | ||||
| Komunikasi | RS485PORT, MODBUS -RTU PROTOCOL, DLT645 Protokol (Versi 07 dan 97) ， | |||
| kadar baud 1200 ~ 38400 | ||||
| Fungsi | Menukar input | Input sentuh kering, bekalan kuasa terbina dalam; Jika model adalah ka, ia adalah aktif AC 220V. | ||
| Output beralih | Mod Output: Relay Biasanya membuka output kenalan | |||
| Kapasiti Hubungi: AC 250V/3A 、 DC 30V/3A | ||||
| Output analog | 4 - 20mA | |||
| Kelas ketepatan | Kekerapan:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| Bekalan kuasa | AC/DC 85-265V atau DC24V (± 20%) atau DC48V (± 20%) | |||
| Penggunaan Kuasa U≤10VA | ||||
| Keselamatan | Kekerapan kuasa menahan voltan | Antara bekalan kuasa // Output beralih // input semasa // input voltan dan penghantaran // komunikasi // output nadi // menukar input ac 2 kV 1min; | ||
| Antara bekalan kuasa 、 Output beralih 、 Input semasa 、 Voltan Input AC 2 KV 1min; | ||||
| Antara penghantaran 、 Komunikasi 、 Output Pulse 、 Switching Input AC 1KV 1 min; | ||||
| Rintangan penebat | Input 、 Output End ke Lampiran Mesin> 100mΩ | |||
| Persekitaran | Suhu | Kerja: -25 ° C ~ 65 ° C Penyimpanan: -40 ° C ~ 80 ° C | ||
| Kelembapan | ≤93%RH bukan kondensor | |||
| Ketinggian | ≤2500m | |||
